ACBrBAL - Balança Urano UDC 30000/5

[alex heinen]

Boa Tarde,

Alguém já configurou no ACBr a balança Urano UDC 30000/5?

Temos um cliente que utiliza essa balança, mas não tem o manual e nenhum tipo de informação para poder fazer conectar.

Unica coisa que conseguimos foi conectar com o aplicativo do fabricante.

[Valber]

Verifica esse manual https://www.urano.com.br/media/wysiwyg/manuais/11.50.302.0273_1.2 (Bal UDC CO - COE YS).pdf

na seção 8 tem as configurações:

Protocolo usado: taxa 9600 bps, 8 data bits, sem paridade, 2 stop bits.

[alex heinen]

Tentei essa configuração mas não funcionou.

Veja que no app do fabricante funcionou normalmente.

O problema é que o app do fabricante conecta na DLL lepeso.dll e não consigo ver quais configurações é utilizado para comunicar essa balança.



Edited April 18 by alex heinen

[Valber]

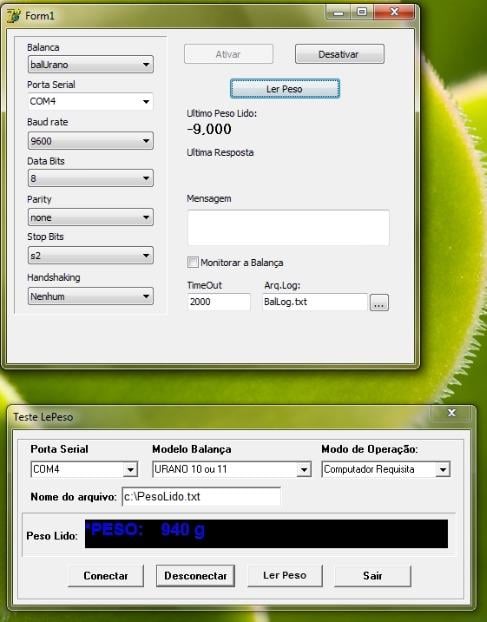

@alex heinen Faz assim fecha o aplicativo do fabricante executa o demo do acbr e testa a opção balUrano e balUranoPOP

[alex heinen]

Testei com as duas configurações com o app do fabricante fechado, mesmo assim não obtive sucesso.

[Valber]

Testa marcando a opção balFilizola com taxa 9600 bps, 8 data bits, sem paridade, 1 stop bits.

[alex heinen]

Tentei como balFilizola mas sem sucesso.

[-=Ma®©oS=-]

Pelo que entendi esta balança utiliza protocolo UDC CO que não é suportado pelo ACBr.

Manual: https://www.urano.com.br/media/wysiwyg/manuais/Protocolo Serial UDC CO-E e UDC CO.pdf

ACBrBalUrano utiliza um protocolo que não consegui identificar(copiado da TACBrBALGertecSerial)

ACBrBalUranoPOP utiliza protocolo USE-CB2 e USE-P2



[-=Ma®©oS=-]

Ola!

Tenho uma balança dessas UDC 30000/5 aqui, é uma balança "antiga", somente tem porta serial e utiliza mesmo o protocolo UDC.



Consegui fazer funcionar criando um novo modelo devido ao "SolicitarPeso" que neste caso da UDC tem de ser:

  fpDevice.EnviaString(#04);

enquanto o padrão de todas as outras balanças serem  (ACBrBalClass.pas, para todas as balanças e não só Urano)

fpDevice.EnviaString(#05)



Anexo alterações.

ACBrBalUranoUDC é a que interessa nesta thread, mas inclui também as balanças Toledo IP:  balToledoIP_W9091, balToledoIP_WOhaus, balToledoIP_WMSI3360, balToledoIP_WMSI6260 que utilizamos aqui a algum tempo e não conseguimos fazer funcionar sem alterar o ACBrBal.





ACBrBAL.pas

ACBrBALUranoUDC.pas ACBRBALToledoIP_WMSI3360.pas ACBRBALToledoIP_WMSI6260.pas ACBRBALToledoIP_WOhaus.pas ACBRBALToledoIP.pas ACBRBALToledoIP_W9091.pas

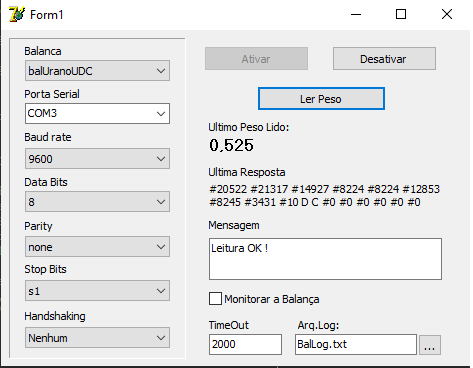

Teste feito aqui com o "BalancaTeste" do ACBr depois de alterar o componente com as units acima:



Peso retornado bateu com o exibido no display da balança.



[alex heinen]

Utilizando a ACBrBalUranoUDC funcionou a comunicação certinho.

[-=Ma®©oS=-]

15 minutos atrás, alex heinen disse:

Utilizando a ACBrBalUranoUDC funcionou a comunicação certinho.

Obrigado por reportar, logo alguém do ACBr verifica e se for o caso adiciona na versão.

[Juliomar Marchetti]

Em 20/04/2022 at 11:06, -=Ma®©oS=- disse:

Ola!

Tenho uma balança dessas UDC 30000/5 aqui, é uma balança "antiga", somente tem porta serial e utiliza mesmo o protocolo UDC.



Consegui fazer funcionar criando um novo modelo devido ao "SolicitarPeso" que neste caso da UDC tem de ser:

  fpDevice.EnviaString(#04);

enquanto o padrão de todas as outras balanças serem  (ACBrBalClass.pas, para todas as balanças e não só Urano)

fpDevice.EnviaString(#05)



Anexo alterações.

ACBrBalUranoUDC é a que interessa nesta thread, mas inclui também as balanças Toledo IP:  balToledoIP_W9091, balToledoIP_WOhaus, balToledoIP_WMSI3360, balToledoIP_WMSI6260 que utilizamos aqui a algum tempo e não conseguimos fazer funcionar sem alterar o ACBrBal.





ACBrBAL.pas 14 kB · 2 downloads

ACBrBALUranoUDC.pas 4 kB · 3 downloads ACBRBALToledoIP_WMSI3360.pas 5 kB · 0 downloads ACBRBALToledoIP_WMSI6260.pas 5 kB · 0 downloads ACBRBALToledoIP_WOhaus.pas 5 kB · 0 downloads ACBRBALToledoIP.pas 13 kB · 0 downloads ACBRBALToledoIP_W9091.pas 5 kB · 1 download

Teste feito aqui com o "BalancaTeste" do ACBr depois de alterar o componente com as units acima:



Peso retornado bateu com o exibido no display da balança.



#TK-2620
