Homologação SAT TS-2000 Touch da Tanca


  • Este tópico foi criado há 1452 dias atrás.
  • Talvez seja melhor você criar um NOVO TÓPICO do que postar uma resposta aqui.

Recommended Posts

  • Consultores

SAT CF-e Tanca Touch TS-2000

ts-2000.png Novo modelo inclui Display Touch

SUMÁRIO

Se deseja encontrar algo específico, use os links abaixo:

Vídeo da Homologação | Ambiente de testes | Características Técnicas | Recursos do Display Touch | Downloads de Drivers e Manuais | Instalação | Configurações | Testes realizados | Considerações finais | Amostras






Homologação em vídeo. Assista:

  • Apresentação do TS-2000 Touch
  • Unboxing
  • Testes dos Recursos Touch
  • Instalação do Equipamento
  • Configuração no SATTeste e Envio de venda.
  • Teste de compatibilidade com o TS-1000





Ambiente

Computador Notebook Lenovo ideapadS145
Sistema Operacional Windows 10 64Bit
Processador Intel i5-8265U
Memória 8GB
USB 3.1 de 1º Geração









Características Técnicas SAT

Memória 1GB
Versão Sw. Básico 3.00.04
Gerenciador Gráfico 1.0.17
Layout XML 0.07 e 0.08
Fonte Externa NÃO
Tipo de Conexão USB
Material Gabinete Plástico ABS
Sinalização Visor Touch - 8 Ícones
Conexão de Rede 2x Ethernet (IEE 802.3) L2 Switch.
Alimentação Somente USB
Dimensões 110mm x 89mmx 26mm (LxCxA)
Peso 160g.
Driver Windows x32 e x64





Recursos do Display Touch

O SAT TS-2000 Trouxe um recurso que é totalmente novo neste segmento: Um Dislpay Touch imbutido, cumprindo as funções dos LEDS tradicionais, e indo muito além, oferecendo diversas funcionalidades no aparelho.



Tela Inicial



Na tela incial, ao topo temos um cabeçalho, contendo a data e horário do aparelho.

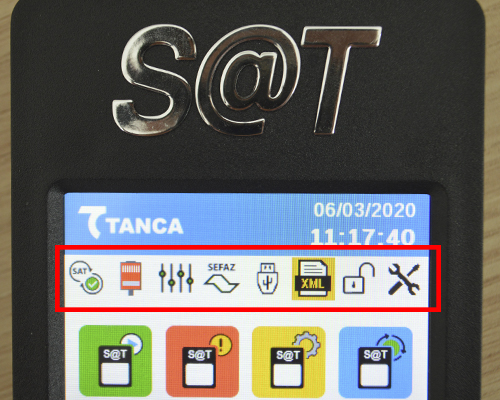

8leds.jpg Logo abaixo, temos 8 ícones, que representam os 9 LEDS tradicionais do modelo anterior.
OBS: O SAT Touch não tem o ícone do SAT Ligado, uma vez que seu visor touch já cumpre a função de notificar que o mesmo está ligado.
Ao clicar nos ícones, você é direcionado à mais informações referentes ao indicador.
Os ícones também são atualizados em tempo real, de acordo com o que está acontecendo no aparelho.
Os ícones com cor Vermelha , indicam que algum problema está ocorrendo.
No caso de ícones com a cor Amarela, indica que algo está pendente, como por exemplo, o envio de XMLs de cupons.


A seguir temos 4 botões, responsáveis por organizar as funções touch do aparelho. Vamos analisar individualmente essas funções mais adiante.

Por fim, no rodapé, temos a versão do Software Básico do aparelho e o Número de série.

Navegação Touch e Recursos

Todas as configurações e logs possuem um botão para atualizar as informações das telas, no canto inferior direito.

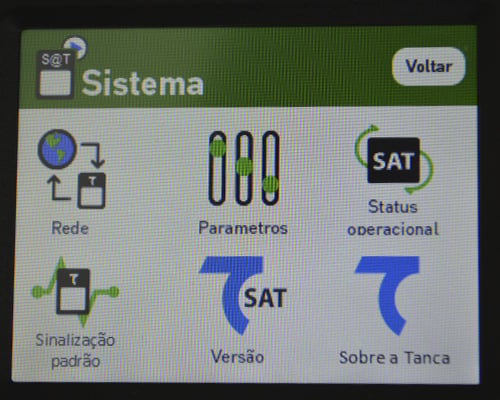

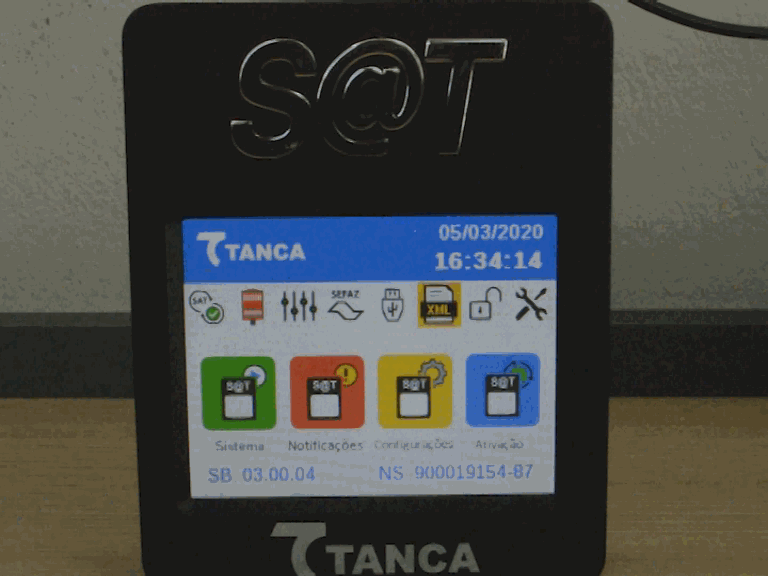

Sistema

Na tela sistema, encontramos todas as informações referetes ao funcionamento do aparelho, organizados nos ícones










  • Rede: Informações e diagnóstico da comunicação do aparelho com a internet.
  • Parâmetros: Dados referentes à Parametrização em vigor.
  • Status Operacional: Dados sobre o Status Operacional do SAT.
  • Versão: Versões do software básico, Revisão, Gerenciador gráfico e Número de Série.
  • Sobre a Tanca: Informações úteis sobre o fabricante.

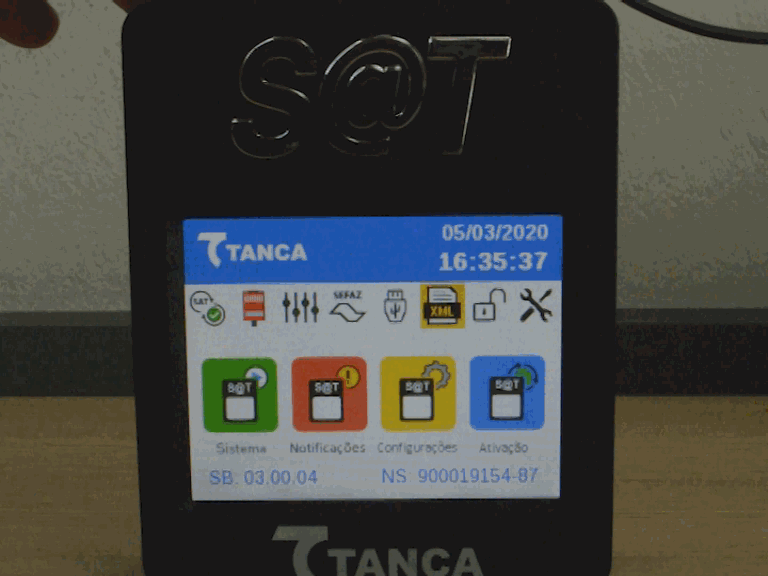

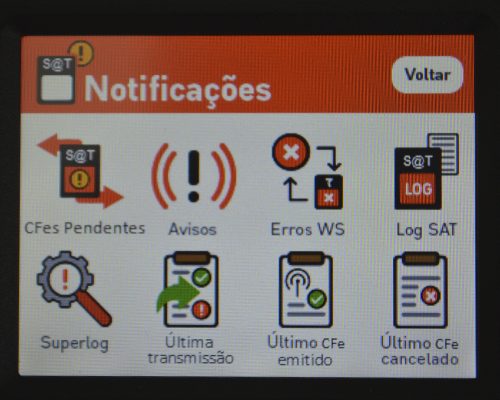

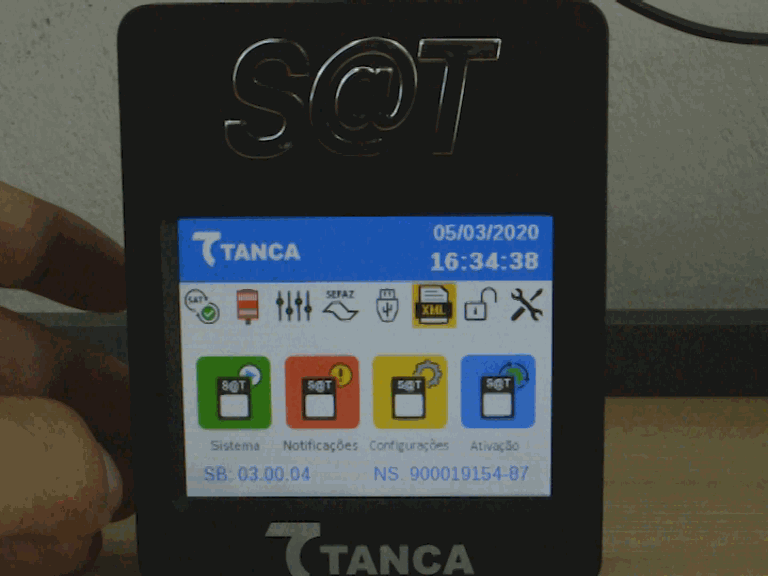

Notificações


Em notificações, encontramos informações úteis à respeito do estado atual do aparelho em tempo real, organizadas em 8 ícones:



  • CF-es Pendentes: Número de cupons com status "A transmitir" e "A processar", para vendas e cancelamentos.
  • Avisos: Avisos enviados pela SEFAZ para o contribuinte.
  • Erros WS: Log de erros de comunicação do SAT com Web Service da SEFAZ.
  • LogSAT: Extrai o Log do equipamento
  • Superlog: Extrai o log por meio da função SuperLog da Tanca, com mais informações do que o log comum, sobre o equipamento, certificados, cupons pendentes e mais.
  • Última Transmissão: Horário da última transmissão feita pelo SAT.
  • Último CFe Emitido: Log de informações sobre o último cupom emitido.
  • Último CFe Cancelado: Log de informações sobre o último cupom cancelado.

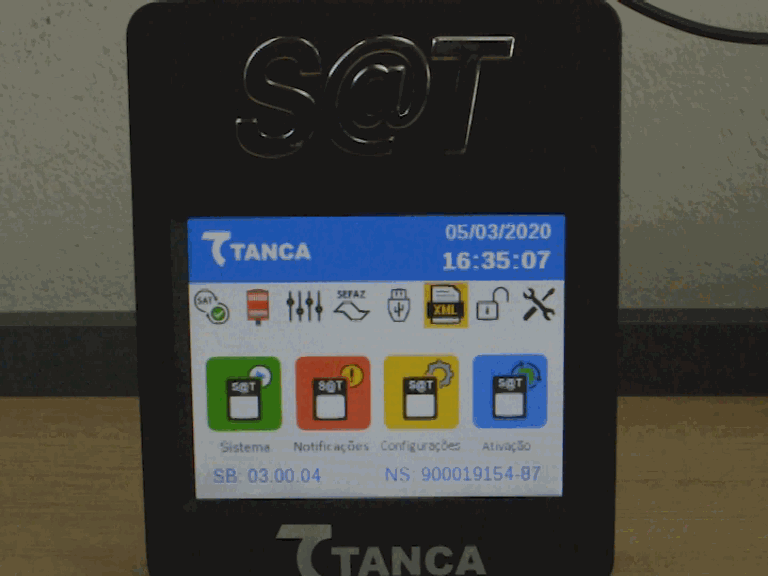

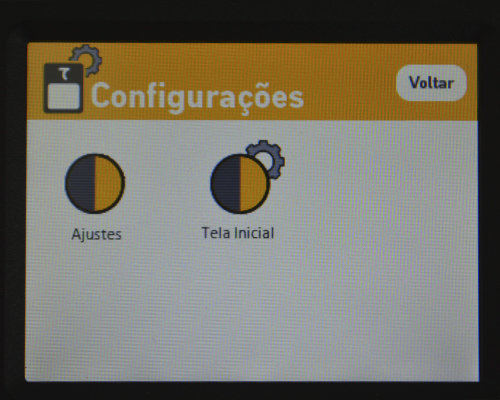

Configurações


Permite configurar o seu display touch, adaptando-se às preferências do usuário.



  • Config. Ajustes: Permite configurar a intensidade de contraste, tempo para descanso de tela e calibrar o touch.
  • Config. Tela Inicial: Permite escolher 2 layouts para tela inicial: Estilo Touch, ou Padrão, que se assemelha aos LEDS de um SAT convencional.
    Nessa seção também podemos modificar o tempoo de visualização das funções. Quando atinge o tempo, o SAT retorna para a página inicial.

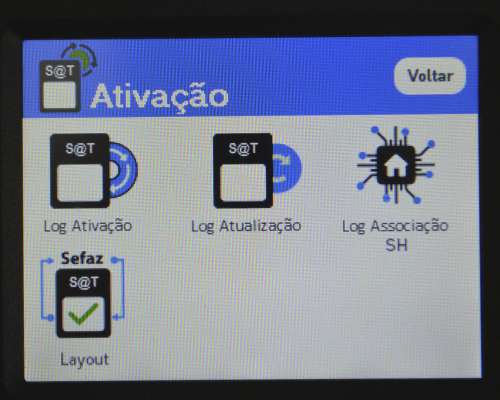

Ativação


Informações e Logs à respeito da ativação do equipamento



  • Log Ativação: Log correspondente à ativação do equipamento, como certificação, parametrizações e data da ativação.
  • Log Atualização: Log com informações sobre à atualização do software básico do SAT.
  • Log Associação SH.: Log de assinatura e assosciação do equipamento junto à Software house responsável.
  • Layout: Informações sobre as vigências de Layout dos CF-es. Ex: 0.07 ou 0.08.



Envio de CF-e

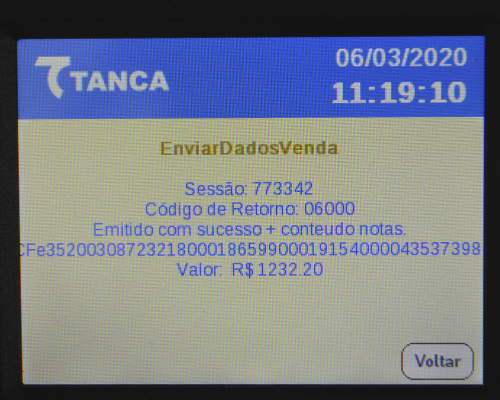

tela_venda.jpg Durante o envio da venda ao equipamento, será exibida uma tela com informações referentes ao cupom.







Download de Drivers e manuais

Todos os manuais, drivers e softwares utilizados pelo SAT podem ser baixados através do link abaixo:

Consulte o Manual do TS-2000 para saber mais detalhes sobre como instalar o equipamento.






Instalação

Acompanhe abaixo a instalação de drivers e configuração de comunicação do TS-2000 Touch.

Windows 10

Não foi necessário instalar o driver ou realizar qualquer processo de instalação, em ambiente usando Windows 10 para o Dispositivo ser reconhecido.
O SAT Touch foi identificado no gerenciador de dispositivos como ELMO GMAS, conforme mostra a imagem abaixo:


Apesar de funcionar desta forma, a Tanca recomenda que você realize o passo-a-passo da instalação, conforme citado acima na seção de Downloads.
Aponte o arquivo "TANCA_SAT.INF" e desabilite a ativação de imposição de assinatura para drivers, para que o dispositivo seja reconhecido como SAT TANCA evitando eventuais falhas de comunicação.

Demais versões do Windows / Problemas com windows 10

Caso você precise instalar o driver em versões mais antigas do windows,ou venha infrentando problemas, será necessário desativar a imposição de assinatura para drivers.

Consulte o Manual do Equipamento na página 13 para saber como fazer corretamente.

Linux

Para instalar o SAT Touch no linux, é necessário fazer algumas configurações relacionadas à porta USB, para que a comunicação ocorra como o esperado.

Passo 1: Baixe os arquivos da Biblioteca para Linux, disponível na seção de Downloads.

Passo 2: Siga as instruções no manual, que vem na pasta compactada, junto às bibliotecas, prestando atenção nas configurações para criar a porta Simbólica ttyTS0.

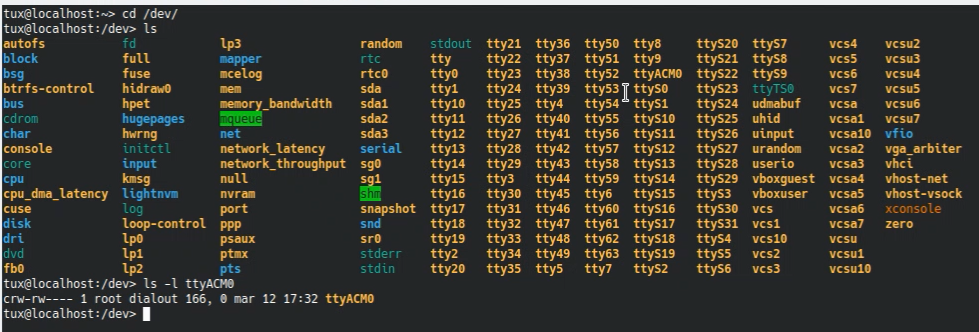

Passo 3: Identifique qual é a porta real que está comunicando-se com a porta ttyTS0. No nosso caso, a porta era a ttyACM0.


Agora preste atenção no grupo em que esta porta está inserida. no nosso caso, o grupo da porta estava configurado como dialout. Temos de inserir o usuário que irá usar o SAT no mesmo grupo que a portal real se encontra.

Caso o grupo da porta e do usuário que irá operar o sat seja o mesmo, esse passo não é necessário. Do caso contrário, siga as intruções a seguir.


Entre como root e use o comando:

usermod -G (nome do grupo do usuário),(nome do grupo da porta) (nome do usuário que irá operar o sat)

Exemplo: usermod -G users,dialout tux

Agora Reinicie o computador. Feito isso, a comunicação USB estará configurada corretamente.

Passo4

: No SATTeste, configure conforme indicamos na seção de Configurações, o tipo de chamada, que deverá ser "Dinamico_cdecl".







Configurações: Comunicação com o demo SATTeste

O demo SATTeste é um exemplo que utiliza o componente ACBrSAT. Ele realiza todas as operações principais do SAT.
Se desejar saber mais sobre o demo e aprender como Ativar o SAT pelo SATTeste, assista este vídeo gravado pelo Junior Santos: Comunicação entre ACBr e SAT

A DLL disponibilizada pelo fabricante chama-se "SAT.dll", ela está disponível para download no link mencionado, em "Download de drivers e manuais".



Nos nossos testes, a DLL não estava na pasta da aplicação, mas conseguiu comunicar-se corretamente. Em casos de problemas com a DLL, recomendamos que a mesma esteja alocada na mesma pasta da aplicação.

Configurações: Dados do SAT CFe

Tipo de chamada satDinamico_stdcall
Nome da DLL SAT.dll
Código de Ativação 12345678
Versão XML 0,08
Página de Código 65001
UTF8 Habilitado



Configurações: Dados Emitente

CNPJ 08723218000186
Insc. Estadual 149626224113






Configurações: Dados Sw. House

CNPJ 16.716.114/0001-72
Assiantura Sw. House: SGR-SAT SISTEMA DE GESTAO E RETAGUARDA DO SAT


dados_swhouse.jfif






Teste de Desempenho

No teste de desempenho medimos o tempo de envio até o recebimento do XML de resposta (Não é considerado o tempo de decodificação do XML pelo demo).Utilizamos o demo SATTeste para realizar este processo onde realizamos vendas com diferentes quantidade de itens, cada tipo de venda repetida 5 vezes.
O último teste realizado foi com 501* itens para simular um erro, pois isso excede o máximo permitido de 500 itens. Desta forma, calculamos também o tempo médio da resposta de retorno do erro.

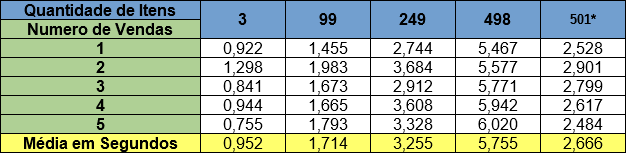

Na tabela abaixo se encontram os resultados obtidos:


Nota: O tempo medido nesse teste é computado desde o início da transmissão do XML para o SAT, até a recepção do XML de venda, gerado como resposta pelo SAT.

Sendo assim, é uma medição diferente do que a Especificação Técnica do SAT preconiza, onde apenas o tempo de Geração e Assinatura do XML da venda é considerado.

* Ao processar o XML de *501 itens o SAT retorna o seguinte erro:|Rejeição: Erro não identificado|








Considerações

O SAT TS-2000 da Tanca representa um divisor de águas no mercado, sendo o primeiro a oferecer um display Touch, o que possibilitou uma nova experiência para o usuário. Além de ter uma aparência extremamente agradável, é de grande utilidade, sendo um facilitador para acessar as informações do SAT de maneira organizada e prática.

Além dos recrusos novos, o equipamento já conta com os benefícios do TS-1000, sendo totalmente compatível, e não requerindo qualquer tipo de instalação para ser reconhecido como dispositivo no Windows 10.

O Equipamento trás benefícios para o consumidor final, tornando-se mais amigável através de sua interface gráfica. Um exemplo éa consulta de cupons pendentes, entre outros problemas cotidianos. Mas quem realmente será beneficiado, será o prestador de suporte e/ou softwarehouse, uma vez que, através desta interace, ficará muito mais facil solicitar informações aos clientes sobre o SAT, como por exemplo, Log, SuperLog, Cupons Pendentes, Ùltimo cupom enviado, entre outros.






Amostras:

Cupons Emitidos:
