Impressora Térmica Tanca TP-550

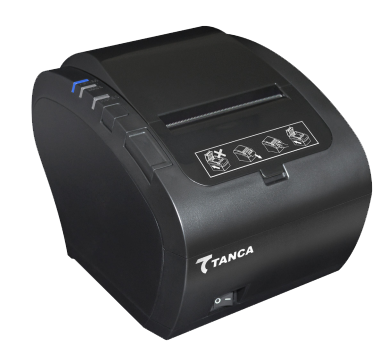

FOTO TP-550 Interface USB e VCOM

SUMÁRIO

Se deseja encontrar algo específico, use os links abaixo:

Vídeo da Homologação | Ambiente de testes | Características Técnicas | Downloads de Drivers e Manuais | Instalação | Configurações | Testes realizados | Considerações finais






Homologação em vídeo. Assista:

  • Apresentação do aparelho.
  • Download e instalação de drivers.
  • Homologação e Testes com Componentes ACBr





Ambiente

Computador Notebook Lenovo ideapadS145
Sistema Operacional Windows 10 64Bit
Processador Intel i5-8265U
Memória 8GB
USB 3.1 de 1º Geração









Características Técnicas da Impressora

Método de impressão Impressão térmica em linhas
Velocidade da Impressão 200mm/s
Beep SIM
Corte de papel Automático: Guilhotina, Manual: Serrilha
Portas de Comunicação USB, VCOM (Porta COM Virtual: Emulada)
Caixa Registradora Suporte a Gaveta de Dinheiro
Fonte de Alimentação Externa, Bivolt, 24V
Dimensões 129 x 146 x 191mm (Altura X Largura X Profundidade)
Peso 1,9 kg
Tipos de Códigos de Barras 1D UPC-A, UPC-E, EAN13, COde39, ITF, CodaBar, Code93, Code128
Códigos de Barras 2D QRCODE
Vida Útil: Guilhotinha 1,5 milhões de cortes
Vida Útil: Cabeça de Impressão 150 KM





Download de Drivers e manuais

Todos os drivers, utilitários e exemplos de comandos da impressora TP-550 podem ser baixados através do link abaixo:


Central de Downloads da TP-550





Instalação

Acompanhe abaixo a instalação de drivers e configuração da impressora.

Windows 10

Ao conectar o equipamento no Windows 10, ele é reconhecido no Gerenciador de Dipositivos como um Controlador USB "Nenhuma impressora Conectada"

gerenciador

Para que ela seja própriamente reconhecida como uma impressora no Windows, primeiro baixe os Drivers e Utilitários.

Feito isto, descompacte os arquivos, abra a pasta "Tanca Windows Driver" e execute o instalador.

Seguindo o passo a passo simples de instalação, você será direcionado à uma aplicação da Tanca, onde você pode Checar a porta, indicando a versão do seu Windows, e em seguida, prosseguir com a instalação.

instalador

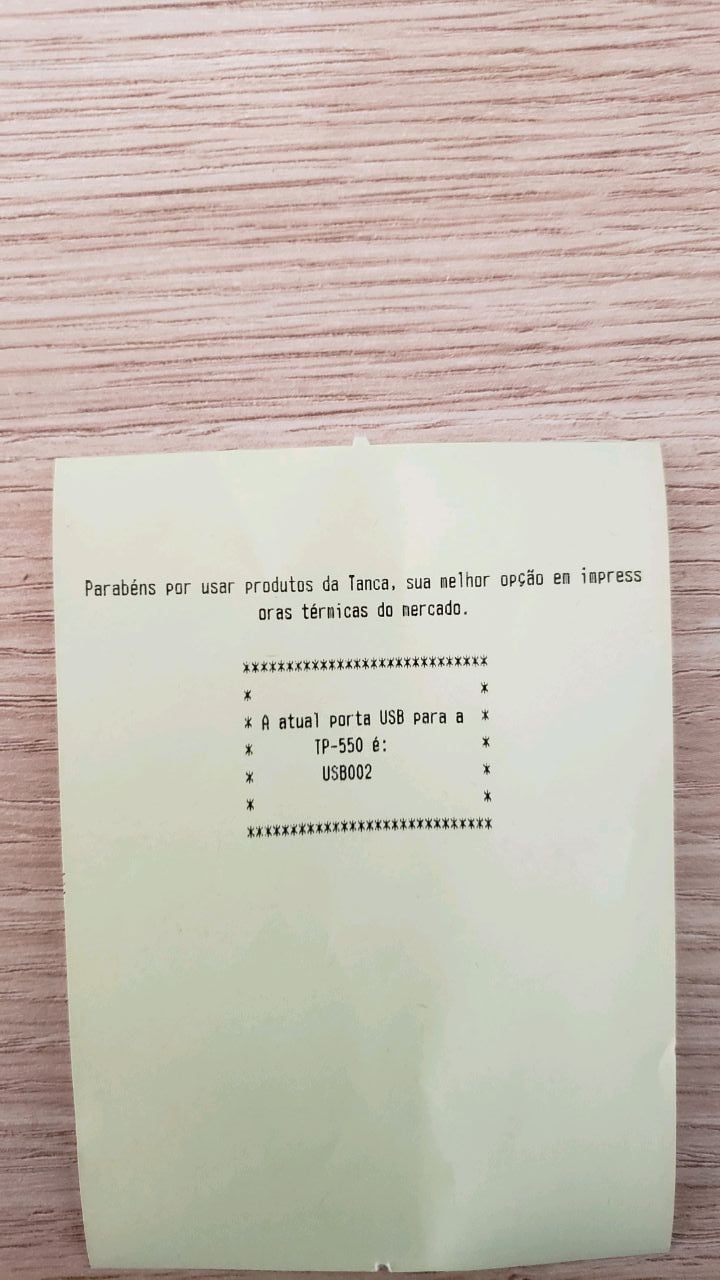

Ao clicar em "Check USB Port", ele automaticamente indica a porta USB correta e imprimi um comprovante, conforme abaixo:

checkusb

Para prosseguir, clique em "Install Now". A seguir, uma tela de confirmação da instalação é exibida, sugerindo também a possibilidade de imprimir uma página teste.

pag_teste
cupom_teste

Pronto! Sua TP-550 estará instalada no Spooler do Windows. Você poderá checar também no gerenciador de dispositivos em "Filas de impressão".

gerenciador_fila

Utilizando porta VCOM (Com Emulada)

Lembramos que os fontes do ACBr já são compatíveis com USB Nativo (Se precisar, saiba mais sobre esse assunto).

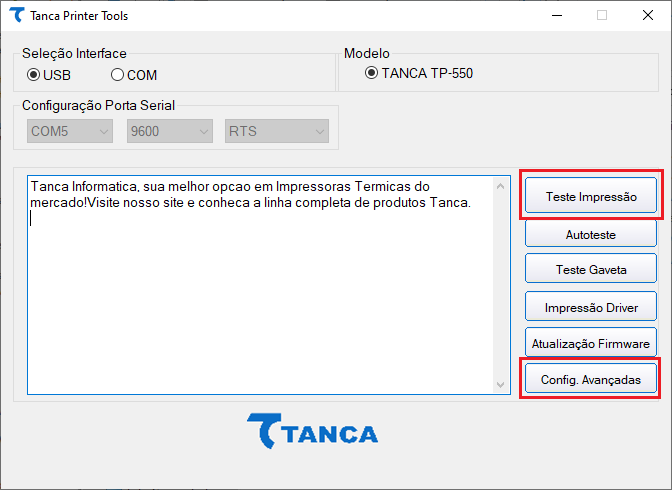

Para ativar a comunicação via VCOM, você precisará executar o Tanca Printer Tool, disponível nos "Drivers e Utilitários".



Este utilitário estará disponível na pasta "Printer Tools". Execute-o, e em seguida, Faça um teste de impressão para iniciar a comunicação com o equipamento, e depois clique em "Opções Avançadas".

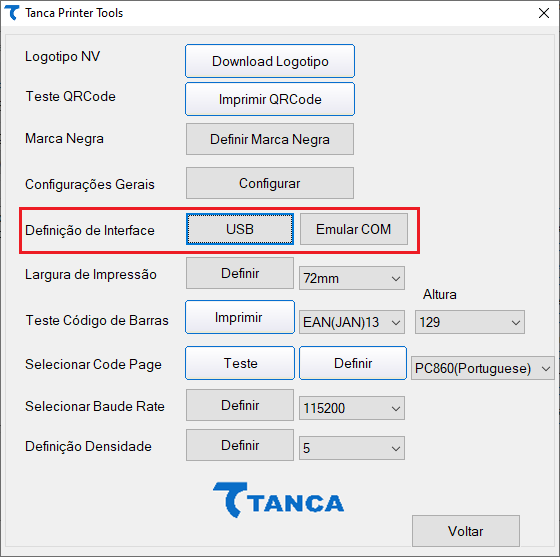

Feito isto, você poderá alternar a interface para "COM", conforme a imagem abaixo:


Após simplesmente clicar no botão, reinicie a impressora, e verifique em seguida no gerenciador de dispositivos a porta COM a qual o equipamento foi designado.

A tanca Recomenda que seja feita a instalação do "Driver USB Serial" para que não ocorram falhas de comunicação.


Para retornar à interface USB, você precisará realizar novamente um teste de impressão, desta vez utilizando a porta COM, para reestabelecer a comunicação do "Tanca Printer Tool" com o Equipamento. Em seguida, vá novamente para "Opções Avançadas" e selecione a Interface USB.

Linux

Os testes de comunicação com a impressora foram realizados em ambiente Linux OpenSuse Tumbleweed versão 20190810.

Veja o Passo a passo da configuração abaixo:

  1. Abra um terminal e digite o comando a seguir:
    dmesg -–follow
  2. Conecte a impressora ao computador, em seguida observe como será reconhecida a impressora, em nosso exemplo foi reconhecida como “usblp0”.
  3. Verifique no diretório dev se foi criado o arquivo de comunicação com a impressora:
    ls /dev/usb/
  4. Para testar envie um teste direcionando para a porta criada:
    echo “Teste de Impressão Linux” > dev/usb/lp0
  5. Basta configurar a porta /dev/usb/lp0 no componente.

Veja na imagem abaixo os comandos citados acima:






Configurações:
Comunicação com o demo PosPrinterTeste e SaTTeste

ACBrPosPrinterTeste

O demo PosPrinterTeste

é um exemplo que utiliza o componente ACBrPosPrinter, que é responsável por comunicar-se com todas as impressoras não-fiscais.

Você poderá comunicar-se com esta impressora através das portas RAW:TP-550,VCOM e USB. Porém, lembramos que comandos de leitura de Status, e Informações que são enviadas pelo equipamento não funcionam em modo RAW.



Realizamos nossos testes utilizando Porta COM.

´PULAR

Note também que estamos utilizando o Modelo EscGPrinter, o qual este equipamento apresentou melhor compatibilidade. Geralmente, a GPrinter tem uma boa emulação também com o modelo Esc/Pos.

Para reproduzir os testes, selecione a porta e modelo, em seguida, aumente o número de linhas a Pular para no mínimo 4 (esta configuração serve para evitar que o papel seja cortado antes de imprimir o rodapé do seu teste), e clique em "Ativar".

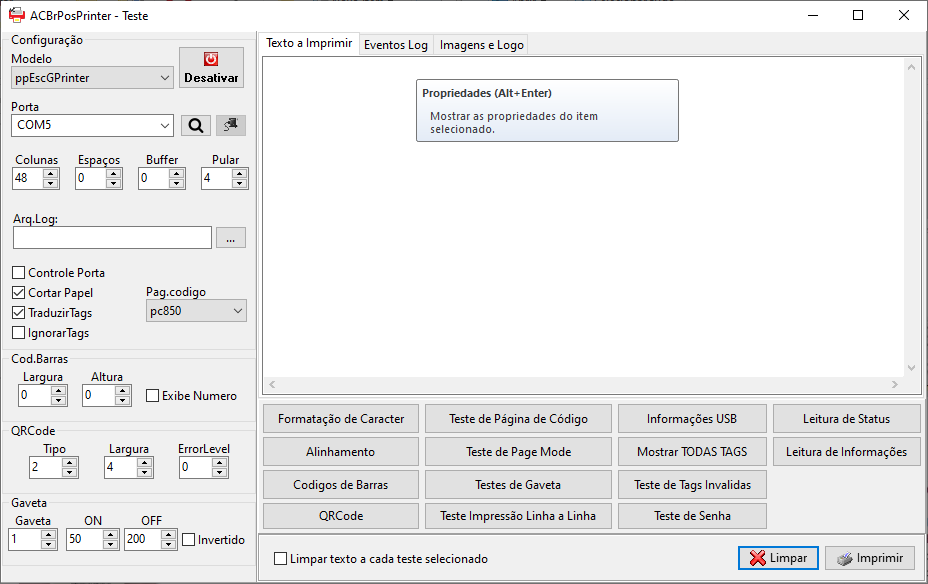

Exemplo de Configuração:

exemplo_posprinter

Acompanhe abaixo a lista dos resultados dos testes que fizemos:

Teste de Caractere:

PRINT_CARACTERECARACTERE

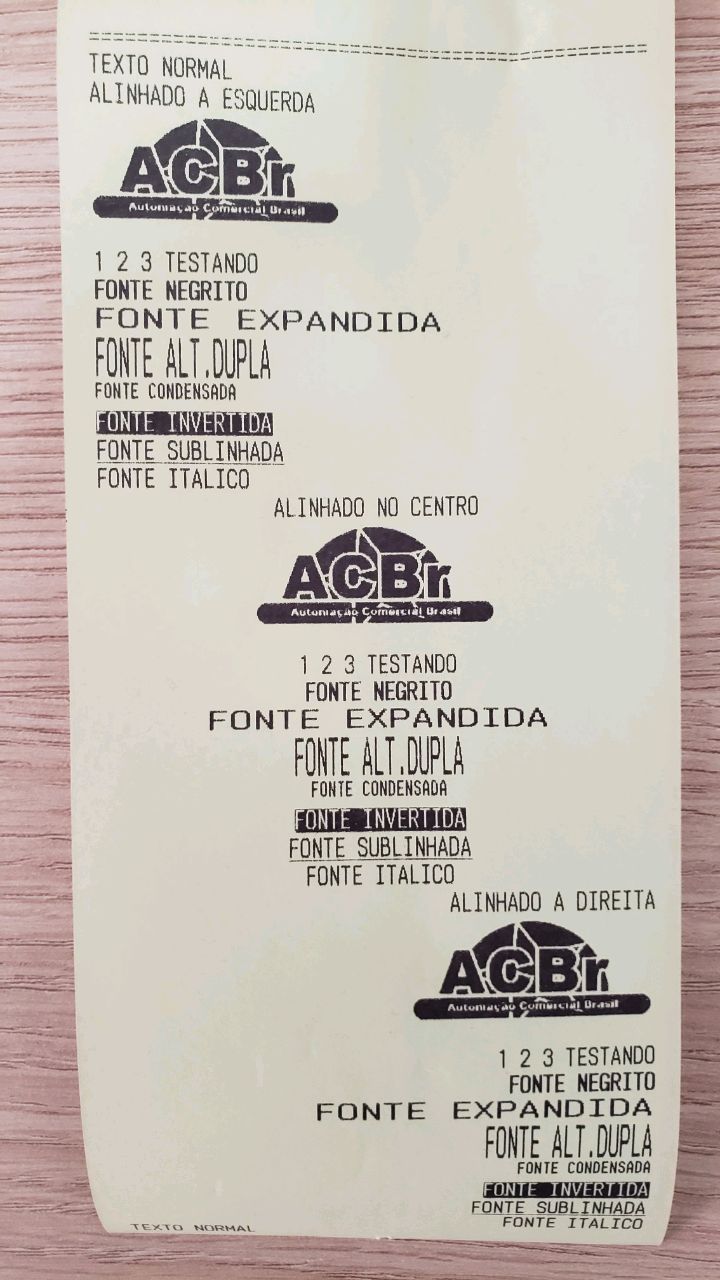

Teste de Alinhamento:

PRINT_ALINHAMENTOALINHAMENTO

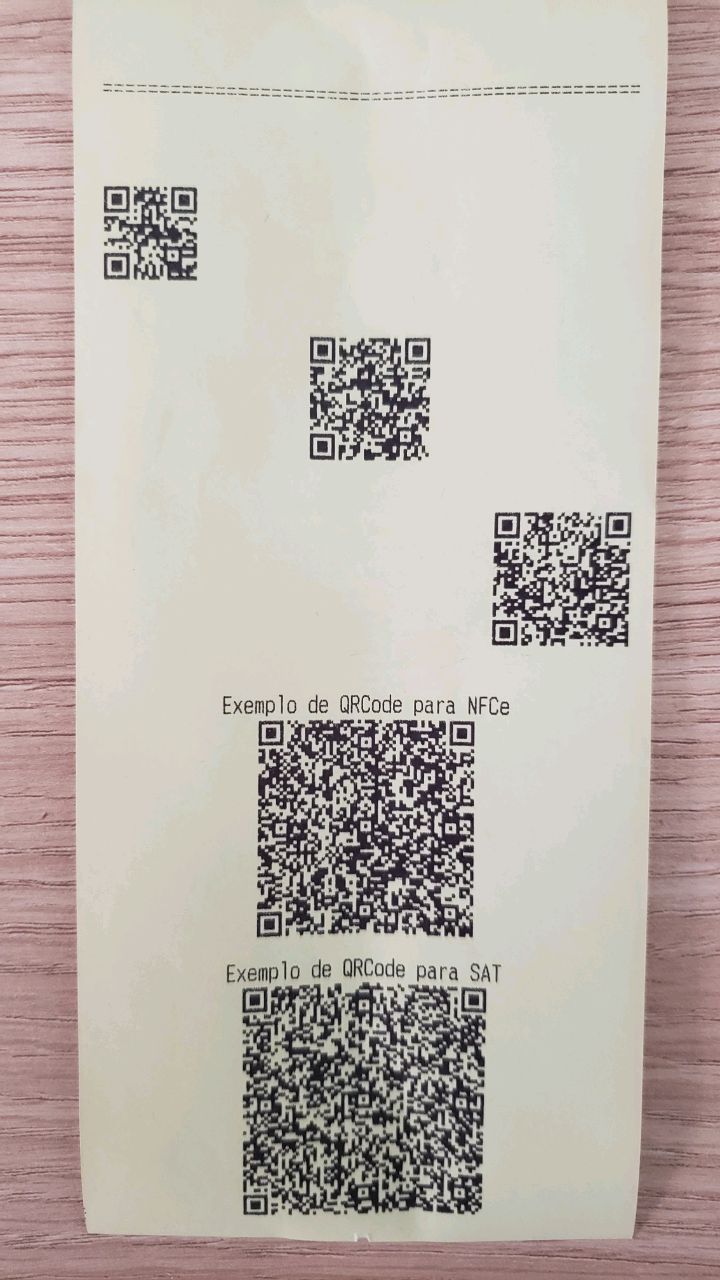

Teste de QRCode:

PRINT_QRCODEQRCODE

Teste de PageMode:


Teste de Leitura de Status:

Tampa Aberta stSemPapel, stOffLine, stTampaAberta,
Fim de Bobina Térmica stSemPapel, stOffLine,
Gaveta Aberta stGavetaAberta,
Pouco papel na Bobina Térmica Não tem sensor
Equipamento Desligado stErroLeitura,

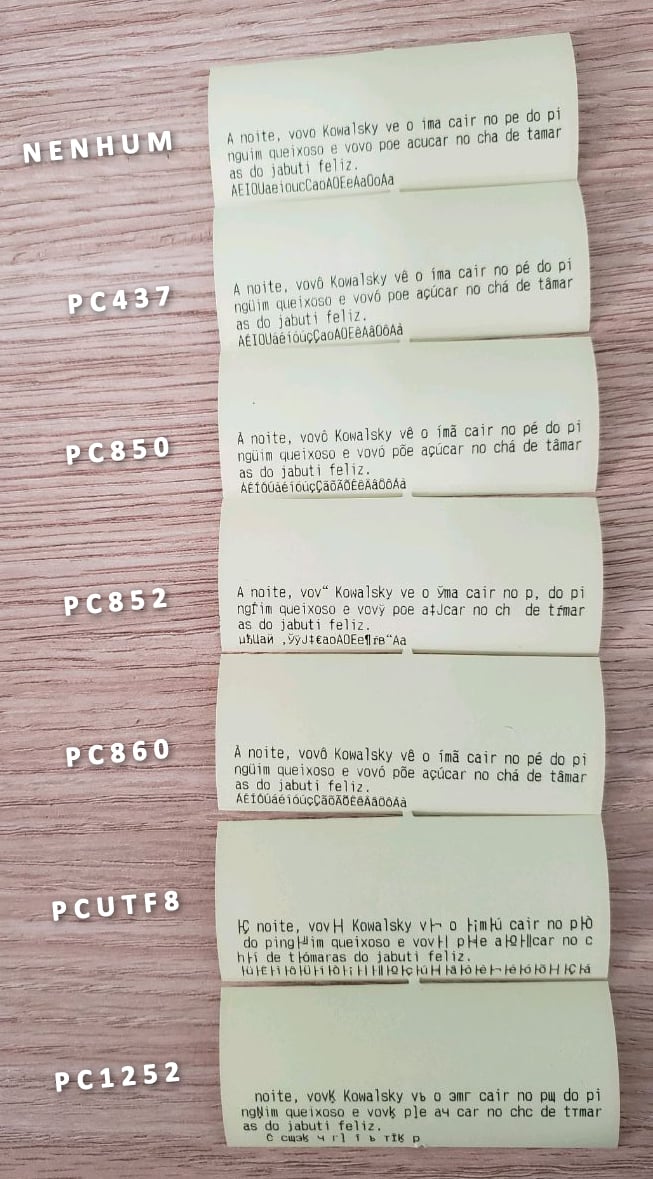

Teste de Acentuação:

acentuacao

(Abra a imagem em uma nova aba para visualizar melhor os resultados)



Gravação de Logo:

Lembramos que você devera utilizar logos no formato .bmp (bitmap preto e branco, ou pancromático 32-bit), segue alguns requisitos para a gravação de logo:
  • O tamanho do arquivo deve ser inferior a 64K.
  • A largura da imagem: 80mm, em pixel o tamanho deve ser inferior a 567.
Passos para gravar logo:

1 - Na aba Imagens e Logo, selecione a opção 1-Carregar Imagem e escolha a imagem que deseja gravar.

2-Selecione a posição onde será gravado. (Os valores utilizados abaixo são um exemplo, é possível definir valores diferentes, onde cada imagem fique em uma posição.)

Ex: KC1: 48 KC2: 48

3 - Selecione a opção Gravar Logo

4 - Para verificar se gravou com sucesso, clique em Imprimir.

Exemplo dos passos:


Outros Testes:

Abrir Gaveta (Tag: 1) Abriu a Gaveta corretamente
Imprimir Senhas Imprimiu corretamente
Beep (Tag: < /beep>) Funcionou com modelo EscGPrinter

SATTeste

O demo SATTeste é um exemplo que utiliza o componente ACBrSAT. Ele realiza todas as operações principais do SAT.
Se desejar saber mais sobre o demo e aprender como Ativar o SAT pelo SATTeste, assista este vídeo gravado pelo Junior Santos: Comunicação entre ACBr e SAT

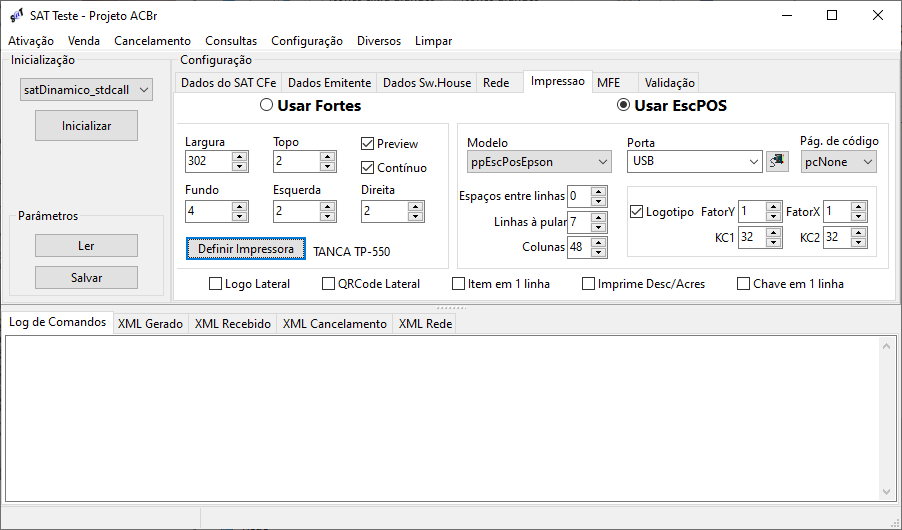

Você poderá configurar a sua impressora T-550 via Fortes ou EscPOS conforme mostramos abaixo:


satteste

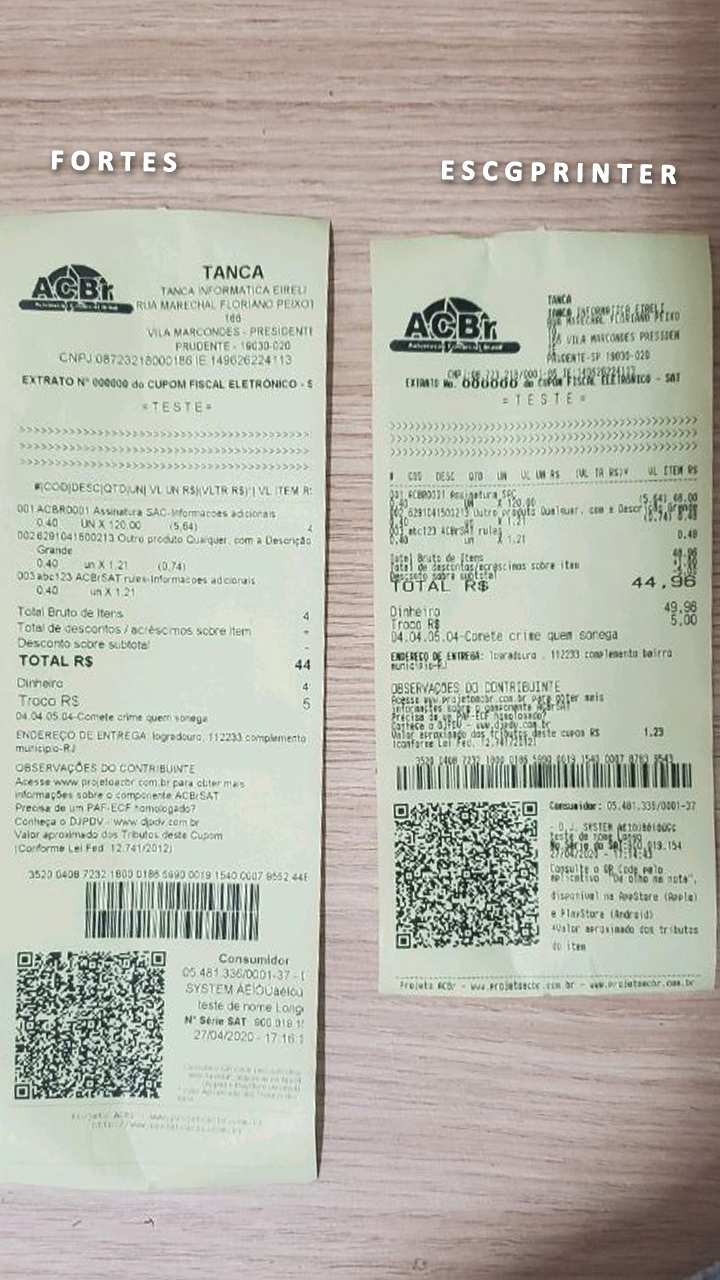

Veja abaixo as diferenças de cada método de impressão:

Fortes


EscPos


Esta impressora também permite alinhar o logo e QRCode lateralmente, o que ocasiona em uma economia de bobina térmica. Note que utilizando o modelo EscGPrinter (EscPos), o cupom fica ainda menor.






Teste de Desempenho

No teste de desempenho avaliamos o tempo de impressão de um extrato de venda desde seu início (ocorre ao selecionar a função “Imprimir Extrato de Venda”) até o corte final (Stop manual no botão “Parar” do cronometro), realizamos testes com diferentes quantidades de itens, e no final calculamos a média de tempo dentre 5 amostras.

Medimos também a quantidade de papel impresso para cada quantidade de itens, utilizando o Modelo EscPos de impressão, com QR Code e Logos alinhados lateralmente (conforme o exemplo EscGPrinter acima).

Confira os resultados!






Considerações

Com um Design bastante arrojado, a impressora aparenta muito bem em PDVs de qualquer segmento do varejo, e até mesmo em locais que necessitem de uma impressora apenas para imprimir senhas.

A TP-550 demonstrou uma compatibilidade Excelente com os nossos componentes, tanto na interface USB como na Porta Com Emulada ou até mesmo em modo RAW.

Sua Velocidade e qualidade de impressão são surpreendentes, sendo de grande eficiência no uso do dia-a-dia.

É importante ressaltar também que é de fácil instalação, com Drivers que contam com passo a passo simples,
tendo também uma adesão fácil ao software uma vez que é compatível com EscGPrinter, que possui grande semelhança com EscPos.
