Impressora Térmica Tanca TP-620+

thumb copiar.png USB, VCOM E ETHERNET

SUMÁRIO

Se deseja encontrar algo específico, use os links abaixo:

Vídeo da Homologação | Ambiente de testes | Características Técnicas | Downloads de Drivers e Manuais | Instalação | Configurações | Testes realizados | Considerações finais






Homologação em vídeo

  • Apresentação do aparelho.
  • Download e instalação de drivers.
  • Homologação e Testes com Componentes ACBr





Ambiente

Computador Notebook DELL G7
Sistema Operacional Windows 10 64Bit
Processador Intel(R) Core(TM) i7-8750H 2.20GHz 2.21 GHz
Memória 8GB
USB 3.1 de 1º Geração









Características Técnicas da Impressora

Método de impressão Térmico Direto
Velocidade da Impressão 230mm/s
Beep SIM
Corte de papel Automático: Guilhotina, Manual: Serrilha
Portas de Comunicação USB, VCOM (Porta COM Virtual: Emulada), Ethernet
Caixa Registradora Suporte a Gaveta de Dinheiro
Fonte de Alimentação Externa, Bivolt, VAC-2.0A 50/60Hz
Dimensões 137.7 x 123 x 181mm (Altura X Largura X Profundidade)
Tamanho máx bobina Até 80mm
Peso 1,9 kg
Tipos de Códigos de Barras 1D UPC-A, UPC-E, EAN13, COde39, ITF, CodaBar, Code93, Code128
Códigos de Barras 2D QRCODE
Vida Útil: Guilhotinha 1,5 milhões de cortes
Vida Útil: Cabeça de Impressão 150 KM





Download de Drivers e Manuais

Acesse a página de downloads no drive do equipamento:
https://www.tanca.com.br/drivers.php?cat=19&sub=115




Instalação

Ao conectar o equipamento no Windows 11, ele é reconhecido automaticamente no Gerenciador de Dispositivos como um Controlador USB,com o nome TP-620+.


Para que possamos parametrizar o equipamento, devemos primeiro baixar os arquivos na seção de donwloads.

  • Realize os passos de instalação, conforme orienta o manual do usuário disponibilizado pelo fabricante.
  • Normalmente não será necessário a instalação de nenhum driver para o equipamento ser reconhecido pelo windows como um controlador USB.
  • No aplicativo Tanca Printer Tools, podemos habilitar e configurar as comunicações através das demais portas, como Com Emulada (VCOM) ou Ethernet.
  • Se ficar com alguma dúvida, confira o vídeo do equipamento!

USB


Se for usar a porta nativa do equipamento, selecione a porta USB, e realize um teste de Impressão para confirmar a comunicação com o aparelho.
Caso o teste não seja bem sucedido, é provável que o equipamento não tenha sido reconhecido pelo comutador. Verifique a instalação do driver conforme o manual. Se o problema persistir, acione o suporte do fabricante.

VCOM

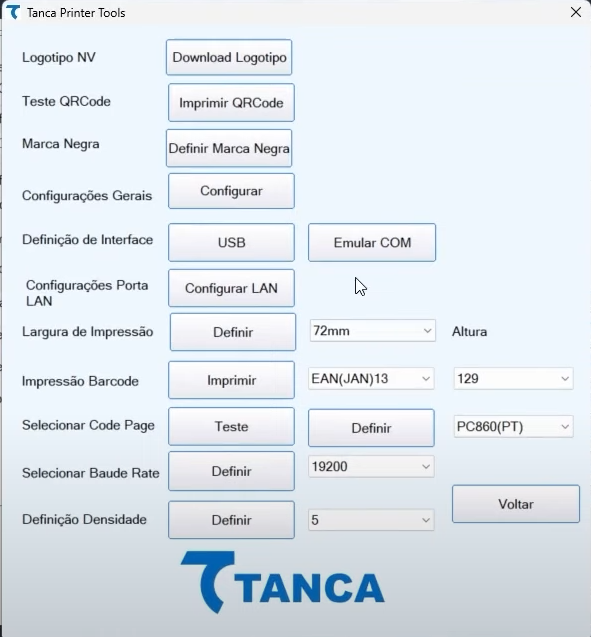

Clique no botão configurações avançadas para visualizar a tela a seguir.


Basta clicar no botão "Emular COM" para que o equipamento seja alternado para o modo VCOM.
Sendo assim, o equipamento deverá emitir um aviso sonoro (Beep), confirmando a receptação do comando.

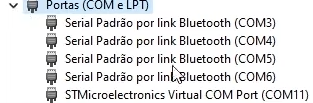

Lembre-se de verificar em seu Gerenciador de dispositivos, qual a porta virtual que foi criada.

Agora para realizar a comunicação com o equipamento, e voltar para o modo normal, você deverá alternar para a comunicação na Seleção de Porta para o modo COM, e selecionar a porta criada.




Desta forma, já podemos configurar o equipamento para retornar o modo USB, ou realizar impressões através da porta VCOM mesmo.

Ethernet

Para utilizar a impressora pela rede, você precisará acessar o equipamento pela porta USB ou VCOM primeiro.

Deste modo, poderemos configurar os endereços de IP do equipamento.


Primeiro, você deverá verificar a sua rede local, para encontrar a faixa de IP que ela está utilizando.

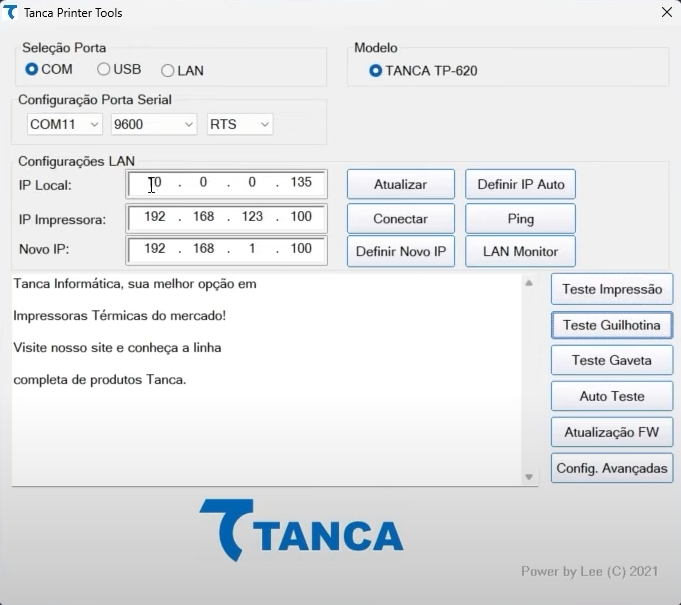

Para isso, clique em "Atualizar". No caso acima, a faixa é 192.168.20.(x)

Depois de descobrir a faixa, você deverá configurar o endereço IP do equipamento.
Utilize o campo IP Impressora para "pingar" a faixa que você deseja configurar para o equipamento, de modo que verifique se essa faixa já não está em uso.
Lembre-se de não utilizar nenhuma faixa em sua DHCP (normalmente entre 100 e 149) para não correr o risco de conflitar com outro equipamento conectado à rede.
Caso você verifique que o PING retornou, também indica que a porta já está em uso, e você deverá escolher outro número, evitando o conflito de rede que pode causar a desconexão de outros serviços e equipamentos de sua rede.

No meu caso, optei por usar a porta 65. o Endereço IP do equipamento ficou então como 192.168.20.65

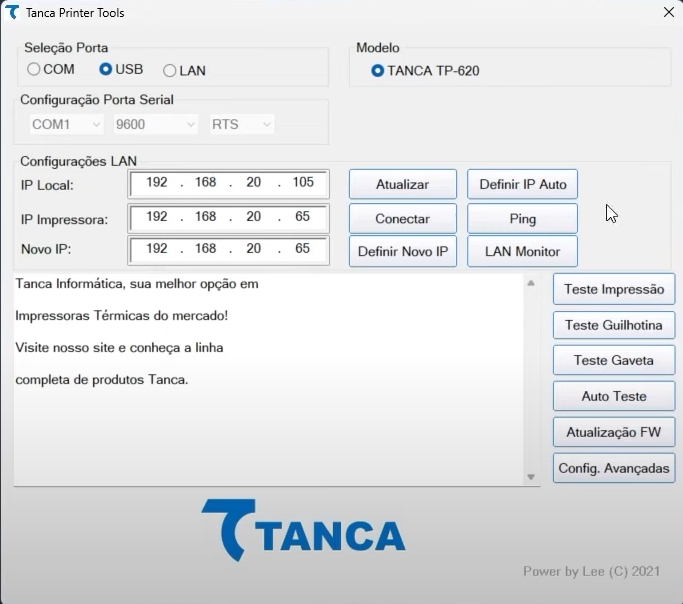

Com o IP definido, basta você colocar o endereço no campo Novo IP, conforme a imagem , e clicar em "Definir Novo IP".

Pronto! O equipamento já pode ser acessado através da porta TCP: (Endereço IP de rede)

IMPORTANTE: caso tenha dificuldade, é recomendado que acione o profissional de TI responsável pela rede do estabelecimento para realizar essa configuração.

Linux

Os testes de comunicação com a impressora foram realizados em ambiente Linux OpenSuse Tumbleweed versão 20190810.

Veja o Passo a passo da configuração abaixo:

  1. Abra um terminal e digite o comando a seguir:
    dmesg -–follow
  2. Conecte a impressora ao computador, em seguida observe como será reconhecida a impressora, em nosso exemplo foi reconhecida como “usblp0”.
  3. Verifique no diretório dev se foi criado o arquivo de comunicação com a impressora:
    ls /dev/usb/
  4. Para testar envie um teste direcionando para a porta criada:
    echo “Teste de Impressão Linux” > dev/usb/lp0
  5. Basta configurar a porta /dev/usb/lp0 no componente.

Veja na imagem abaixo os comandos citados acima:






Configurações



ACBrPosPrinterTeste

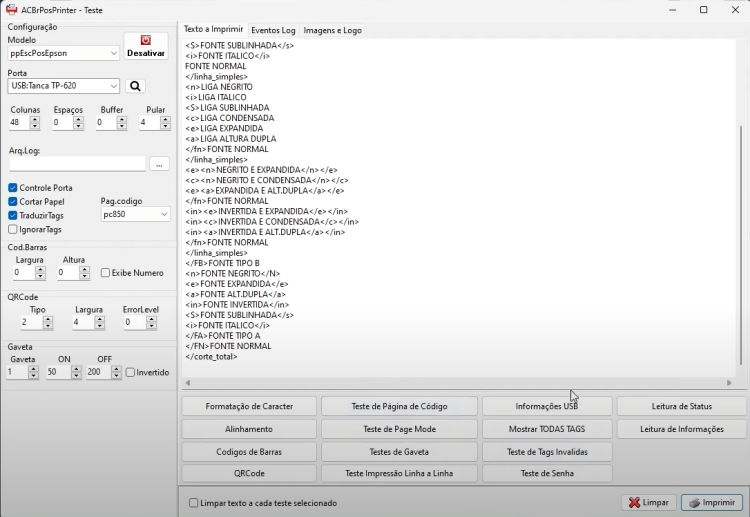

O demo PosPrinterTeste é um exemplo que utiliza o componente ACBrPosPrinter, que é responsável por comunicar-se com todas as impressoras não-fiscais.

Você poderá comunicar-se com esta impressora através das portas USB e VCOM. Porém, lembramos que comandos de leitura de Status, e Informações que são enviadas pelo equipamento não funcionam em modo RAW.




Realizamos nossos testes utilizando Porta USB.


Note também que estamos utilizando o Modelo ppEscPosEpson, pois este é o protocolo padrão e da TP0-.

Para reproduzir os testes, selecione a porta e modelo, em seguida, aumente o número de linhas a Pular para no mínimo 4 (esta configuração serve para evitar que o papel seja cortado antes de imprimir o rodapé do seu teste), e clique em “Ativar”.

Exemplo de Configuração:


  • Modelo: ppEscPos;

  • Porta: USB;

  • Colunas: 48;

  • Espaços: 0;

  • Linhas Pular: 4;

  • Pag. codigo: pc850;

  • KC1: 1;

  • KC2: 0;

  • FatorX: 1;

  • FatorY: 1;

  • As demais configurações não foram alteradas.

Resultados apresentados nas Tags de impressão:

Teste de Caractere:
A impressão funcionou corretamente, com exceção da fonte itálico (não encontrado nenhuma especificação informando os tipos de fontes utilizados).

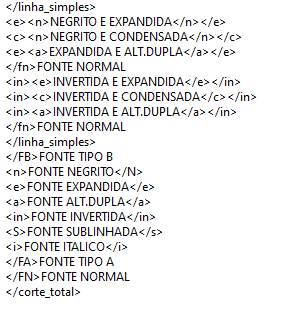

PRINT_CARACTERE(em breve)

Teste de Alinhamento:

Todos os três alinhamentos (esquerda, centralizado e direita) foram impressos corretamente.

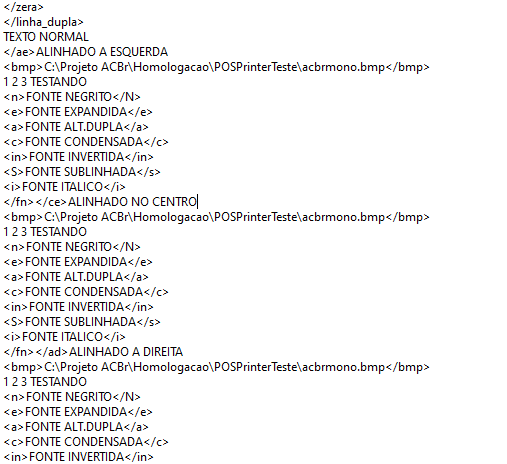

PRINT_ALINHAMENTO(em breve)

Teste de QRCode:

A impressão dos QRCodes funcionou corretamente, ajustando os alinhamentos e tamanhos. A leitura é funcional.

PRINT_QRCODE (em breve)

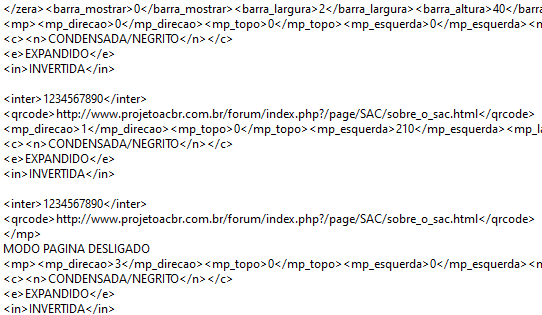

Teste de PageMode:

Funcionou conforme o esperado, permitindo o uso de .DANFCe com QRCode Lateral


Teste de Código de Barras:

Os códigos EAN 8, EAN 13, CODE 39, CODE 93, CODE 128 e UPC-A foram impressos corretamente, conforme informados no manual, os códigos INT 25 e CODABAR também foram impressos, porém estes não se encontram no manual, os códigos STD 25, CODE 11 e MSI não foram impressos pois não são compatíveis.

(em breve)



Teste de Logotipo:
O logotipo foi impresso corretamente.




Teste de Gaveta
A comunicação com a gaveta foi efetuada corretamente.



Teste de Leitura de Status:

Tampa Aberta stSemPapel, stOffLine, stTampaAberta,
Fim de Bobina Térmica stSemPapel, stOffLine,
Gaveta Aberta stGavetaAberta,
Pouco papel na Bobina Térmica Tem sensor
Equipamento Desligado stErroLeitura,

Retornos apresentados (utilizando as duas formas distintas de configuração de porta):

  • Impressora pronta para o uso, retornou a mensagem:

    Nenhum Erro encontrado”.

  • Impressora com tampa aberta, retornou a mensagem:

    stOffLine, stTampaAberta, stSemPapel.

  • Impressora sem bobina, retornou a mensagem:

    stSemPapel, stOffLine”.

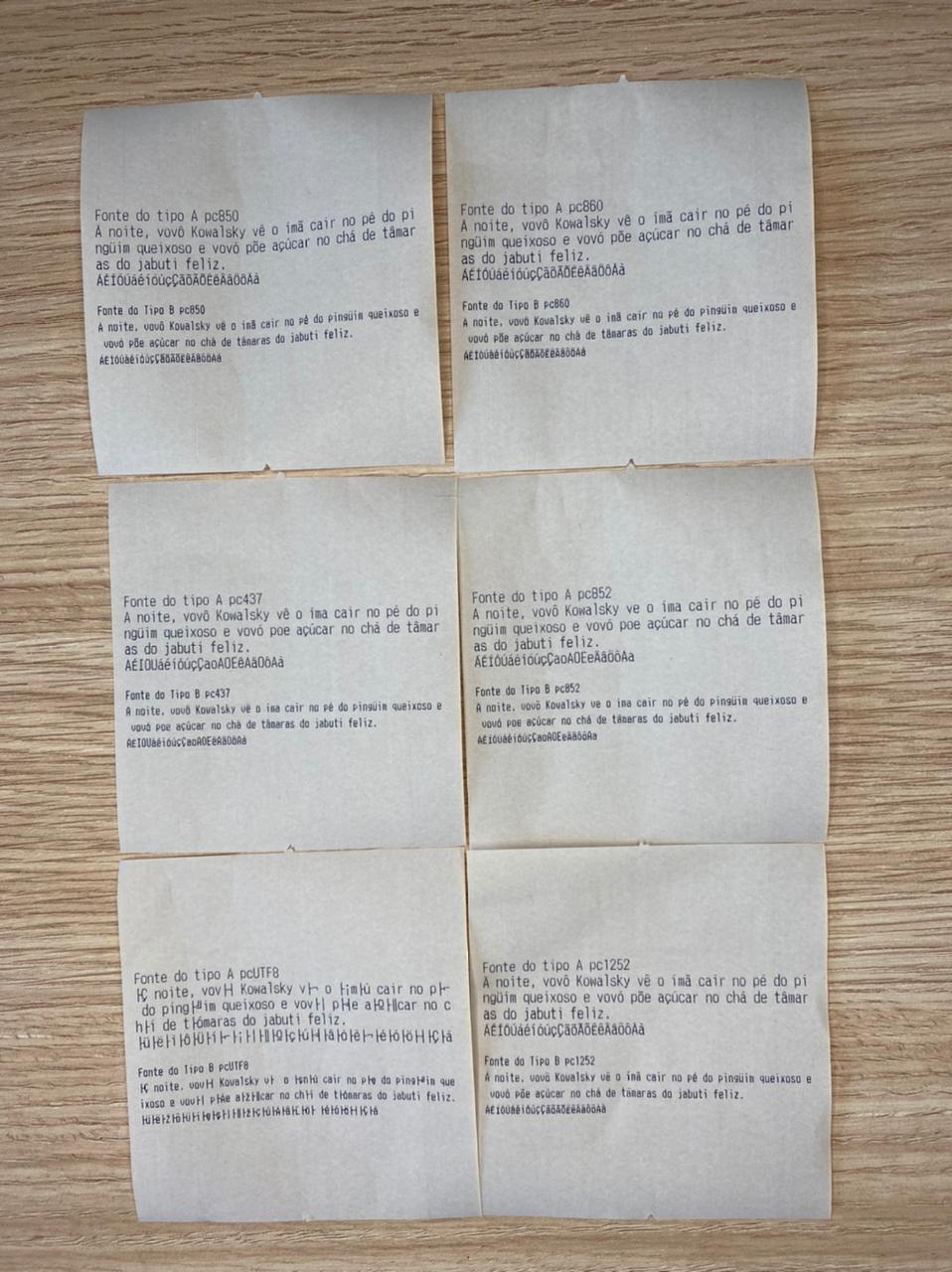

Teste de Acentuação:

 WhatsApp Image 2021-07-20 at 17.25.54 (1).jpeg







  • pc473: Algumas crases ignoradas

  • pc850: Todos os acentos foram impressos corretamente;

  • pc852: Algumas crases e acento tilde ignorados;

  • pc860: Todos os acentos foram impressos corretamente;

  • pc1252: Todos os acentos foram impressos corretamente;

  • pcUTF8: distorção de caracteres equipamento não suporta UTF-8.

(Abra a imagem em uma nova aba para visualizar melhor os resultados)






















Outros Testes:


Abrir Gaveta (Tag: 1) Abriu a Gaveta corretamente
Imprimir Senhas  Sim




Gravação de Logo:

Lembramos que você devera utilizar logos no formato .bmp (bitmap preto e branco, ou pancromático 32-bit), segue alguns requisitos para a gravação de logo:
  • O tamanho do arquivo deve ser inferior a 64K.
  • A largura da imagem: 80mm, em pixel o tamanho deve ser inferior a 567.
Passos para gravar logo:

1 - Na aba Imagens e Logo, selecione a opção 1-Carregar Imagem e escolha a imagem que deseja gravar.

2-Selecione a posição onde será gravado. (Os valores utilizados abaixo são um exemplo, é possível definir valores diferentes, onde cada imagem fique em uma posição.)

Ex: KC1: 1 KC2: 0

3 - Selecione a opção Gravar Logo

4 - Para verificar se gravou com sucesso, clique em Imprimir.

Exemplo dos passos:



SATTeste

O demo SATTeste é um exemplo que utiliza o componente ACBrSAT. Ele realiza todas as operações principais do SAT.
Se desejar saber mais sobre o demo e aprender como Ativar o SAT pelo SATTeste, assista este vídeo gravado pelo Junior Santos: Comunicação entre ACBr e SAT

Você poderá configurar a sua impressora Tanca TP-620+ via Fortes ou EscPOS conforme mostramos abaixo:

(em breve)

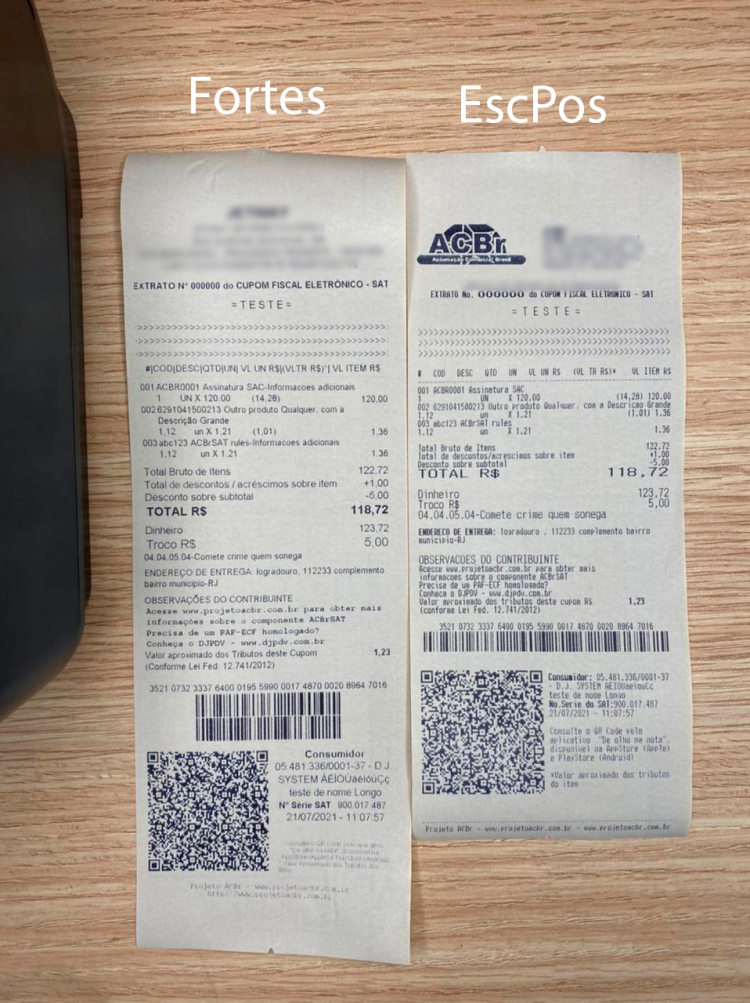

Veja abaixo as diferenças de cada método de impressão:


Esta impressora também permite alinhar o logo e QRCode lateralmente, e também funcionou com a flag "Item em 1 linha" o que ocasiona em uma economia de bobina térmica.






Teste de Desempenho

(em breve)




Considerações

O equipamento nos surpreendeu por sua velocidade de impressão versatilidade na sua comunicação, sendo possível utilizar nos principais sistemas operacionais.

Sua compatibilidade com o ACBr mostrou-se funcional e atenderá perfeitamente as necessidades das empresas que atuam com automação comercial, varejo e outros.

Se você usa nossos componentes, fique tranquilo, pois a TP-620 Plus funcionará com o seu sistema em seus clientes.
