VPE - ( Validador de Pagamentos Eletrônicos ) utilizando o Integrador Fiscal - CE


Recommended Posts

  • Consultores

Homologando o Módulo VPE - CE

Ola, Nesse tópico vamos detalhar os passos para realizar testes e homologação utilizando o Módulo VPE (Validador de Pagamentos Eletrônicos) com o Integrador Fiscal no estado do CE.

Embora a SEFAZ CE permitiu a emissão de Cupom Fiscal Eletrônico utilizando apenas o driver MFe (sem a necessidade do uso do Aplicativo Integrador Fiscal), para a integração dos dados de pagamento com cartão - VPE, ainda é necessário a utilização do Integrador Fiscal do Ceará.

Para esse procedimento, segue abaixo como utilizar o Componente ACBrIntegrador para realizar o envio dos dados de pagamento por meio do Integrador Fiscal. Neste caso, estamos utilizando o Demo "SATTest" do Projeto ACBr para os testes, você poderá verificar os fontes desse demo no repositório do ACBr : (..\ACBr\Exemplos\ACBrSAT\ ) ou baixar o demo em: SATTest



Instalar Integrador Fiscal

O Primeiro passo é Instalar o Aplicativo Integrador Fiscal, segue abaixo o tópico sobre como Instalar e configurar o Integrador Fiscal: Instalar Integrador Fiscal



Utilizando o SATTest

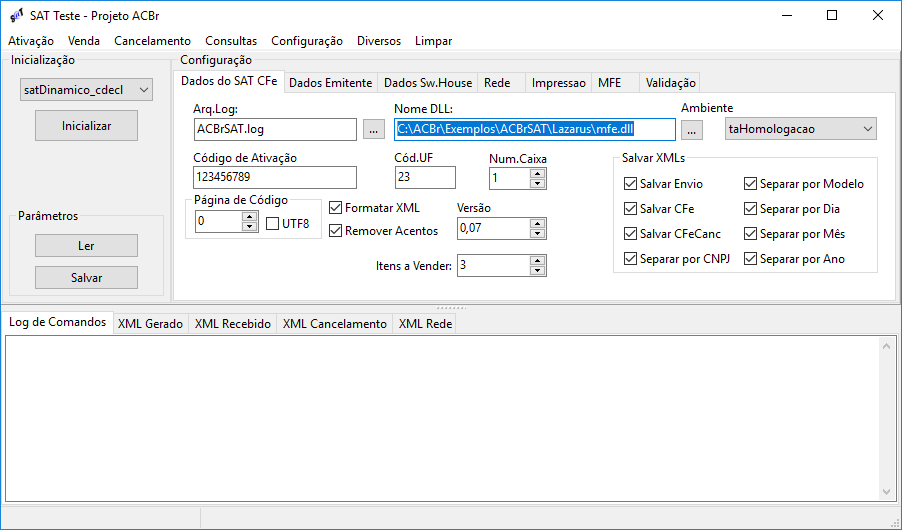

No exemplo do SATTest abaixo, estamos utilizando a conexão direta com a dll do driver MFe, mas a comunicação entre o ACBrIntegrador - (VPE) e o Integrador Fiscal vai funcionar independente desta configuração, basta apenas que o Integrador Fiscal esteja em execução e devidamente configurado na máquina.

Para mais Informações sobre configuração do Driver MFe, veja em: Configurar Driver MFe

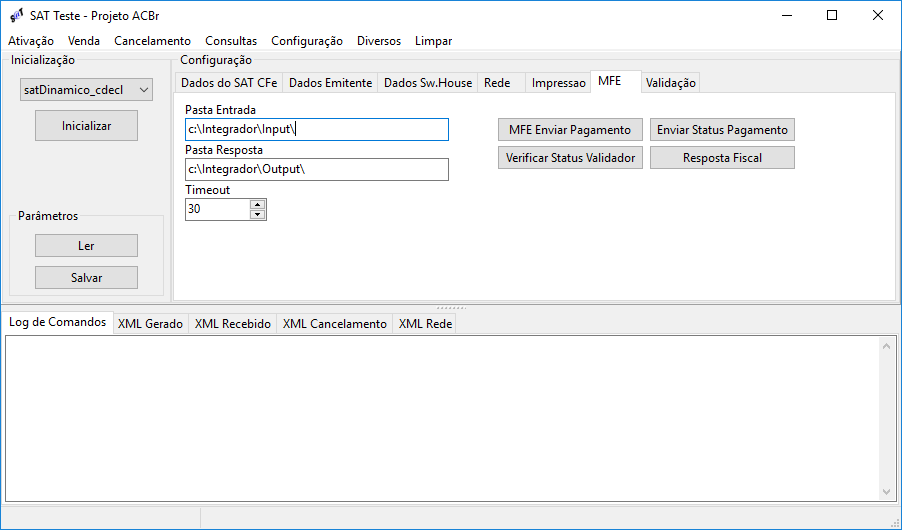

Para integração ACBrIntegrador e VPE vá para aba: MFe e veja as quatro opções disponíveis para o Módulo VPE - ("Enviar Pagamento", "Enviar Status Pagamento", "Verificar Status Validador", "Resposta Fiscal")


Existem duas situações para Integração do Módulo VPE, sendo distintas entre: POS e TEF:



Utilizando Integração VPE com Pagamento P.O.S.

Obs Importante:

A SEFAZ CE não disponibilizou um Serviço P.O.S. compatível com Integrador Fiscal conforme estava previsto inicialmente. Então a opção "Verificar Status Validador" está disponível apenas para ambiente de homologação, para isso é utilizado o Simulador P.O.S. Ceara: http://simuladorposceara.azurewebsites.net/. Portanto o Serviço "Verificar Status Validador" não é utilizado em Produção.

Passo 1:  EnviarPagamento

Informações a ser enviada neste método:

PagamentoMFe := TEnviarPagamento.Create;
  try
    with PagamentoMFe do
    begin
      Clear;
      ChaveAcessoValidador := '25CFE38D-3B92-46C0-91CA-CFF751A82D3D';
      ChaveRequisicao := '26359854-5698-1365-9856-965478231456';
      Estabelecimento := '10';
      SerialPOS := InputBox('SerialPOS','Informe o Serial do POS','ACBr-'+RandomName(8));
      CNPJ := edtEmitCNPJ.Text;
      IcmsBase := 0.23;
      ValorTotalVenda := 1530;
      HabilitarMultiplosPagamentos := True;
      HabilitarControleAntiFraude := False;
      CodigoMoeda := 'BRL';
      EmitirCupomNFCE := False;
      OrigemPagamento := 'Mesa 1234';
    end;

    ...
  finally
     ...
  end;

Definição sobre Principais Campos:

Chave de Acesso Validador - Esta chave é fixa, está Pré-Definida no Manual Do Integrador Fiscal.

Chave de Requisição - Esta chave deve ser única para cada requisição POS, deve-se gerar um GUID para cada Envio de Pagamento. Esta especificação está descrita no Manual do Integrador.

Estabelecimento -   Como não existe este equipamento POS Integrado conforme previsão inicial, está sendo informado um valor fixo.

SerialPOS -  Como não existe este equipamento POS Integrado conforme previsão inicial, está sendo informado o Numero serial do Equipamento POS utilizado (Independente do equipamento)

(Apenas para efeito de testes no SATTest, estamos utilizando um valor randômico para gerar o Número do Serial).

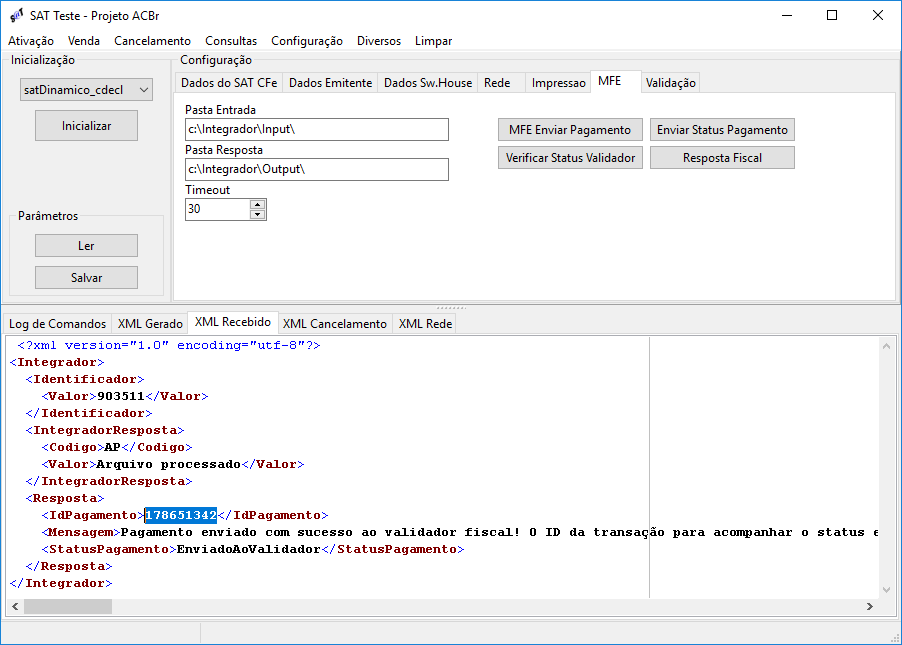

Após o Envio do Pagamento será retornado o "ID do Pagamento"

obs: O ID do pagamento deve ser gravado pela sua aplicação para Identificação do Pagamento e Requisições Posteriores, pode ser obtido pelo método: (RespostaVerificarStatusValidador.CodigoAutorizacao)




Passo 2:  VerificarStatusValidador  (Utilizado apenas em Ambiente de Homologação)

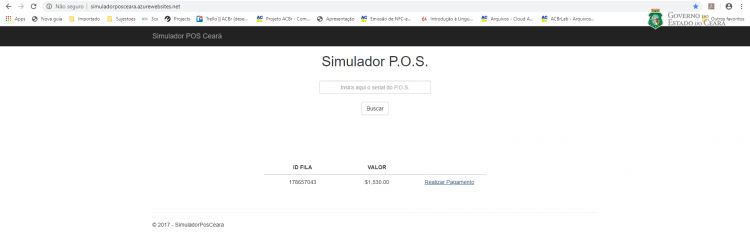

Para Testes em Homologação deve-se utilizar o Site Simulador POS Ceará http://simuladorposceara.azurewebsites.net/ e informar o SerialPOS utilizado no envio, para Simular o Pagamento Efetuado


Após a Confirmação de Pagamento utilizando o Emulador,  deve realizar a chamada do método: VerificarStatusValidador informando o ID Pagamento:

with VerificarStatusValidador do
begin
  Clear;
  ChaveAcessoValidador := '25CFE38D-3B92-46C0-91CA-CFF751A82D3D';
  IDFila := StrToIntDef(InputBox('IDPagmento','Informe o ID do Pagamento',''),0);
  CNPJ:= edtEmitCNPJ.Text;
end;

Definição sobre os Campos:

Chave de Acesso Validador - Esta chave é fixa, está Pré-Definida no Manual Do Integrador Fiscal.

ID FIla - Este campo se trata do "ID Pagamento" retornado no primeiro método

CNPJ -   CNPJ do Emitente

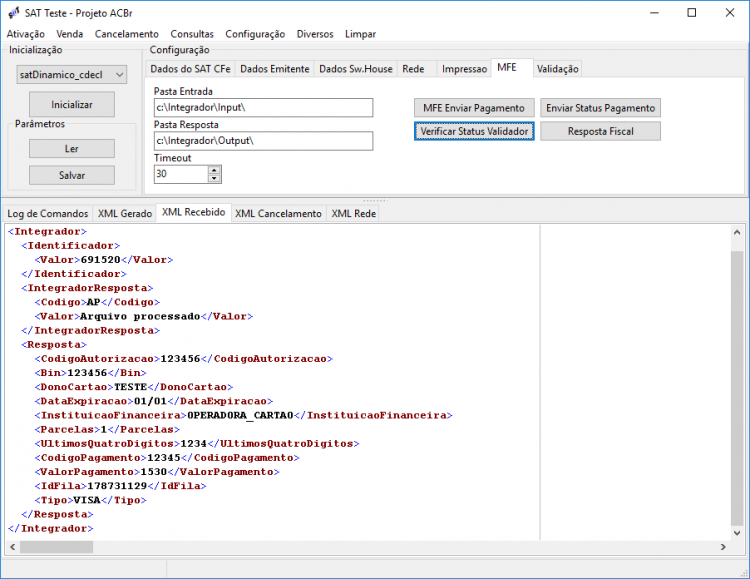

Será obtido como retorno o XML com a simulação da Autorização de Pagamento:




Lembrando que em Produção não é possível realizar o Passo 2, pula direto para o passo 3:




Passo 3:  RespostaFiscal

Após o Envio do XML de Venda para o MFe ou Integrador (no caso de NFC-e), realiza-se o passo 3, apenas para Vincular o Pagamento com Cartão a um Documento Fiscal, através do método: RespostaFiscal

RespostaFiscal := TRespostaFiscal.Create;
    try
      with RespostaFiscal do
      begin
        Clear;
        ChaveAcessoValidador := '25CFE38D-3B92-46C0-91CA-CFF751A82D3D';
        IDFila := StrToIntDef(InputBox('IDPagmento','Informe o ID do Pagamento',''),0);
        ChaveAcesso := '35170408723218000186599000113100000279731880';
        Nsu := '1674068';
        NumerodeAprovacao := '123456';
        Bandeira := 'VISA';
        Adquirente := 'STONE';
        if Assigned(ACBrSAT1.CFe) and (ACBrSAT1.Extrato= ACBrSATExtratoESCPOS1) then
          ImpressaoFiscal := '<![CDATA['+ACBrSATExtratoESCPOS1.GerarImpressaoFiscalMFe+']]>';
        NumeroDocumento := '1674068';
        CNPJ:= edtEmitCNPJ.Text;
      end;

    finally
      RespostaFiscal.Free;
    end;

Definição sobre Principais Campos:

Chave de Acesso Validador - Esta chave é fixa, está Pré-Definida no Manual Do Integrador Fiscal.

ID FIla - Este campo se trata do "ID Pagamento" retornado no primeiro método

ChaveAcesso -   Refere-se a Chave do CFe de Venda gerado pelo MFe ou Integrador Fiscal (no caso de NFC-e)

NSU -   Fornecido pela Adquirente (Autorizadora de Pagamento) - Como não existe este equipamento POS Integrado conforme previsão inicial, está sendo informado um valor fixo.

NumeroAprovacao -   Código de Autorização de Pagamento Retornado pela Adquirente - Como não existe este equipamento POS Integrado conforme previsão inicial, está sendo informado um valor fixo.

ImpressaoFiscal -   A Intensão futura será passar o Extrato do CFe para impressão no aparelho POS (A Função GerarImpressaoFiscalMFe já gera o Modelo do Cupom a ser impresso)

NumeroDocumento -   Número do Cupom Fiscal Autorizado.

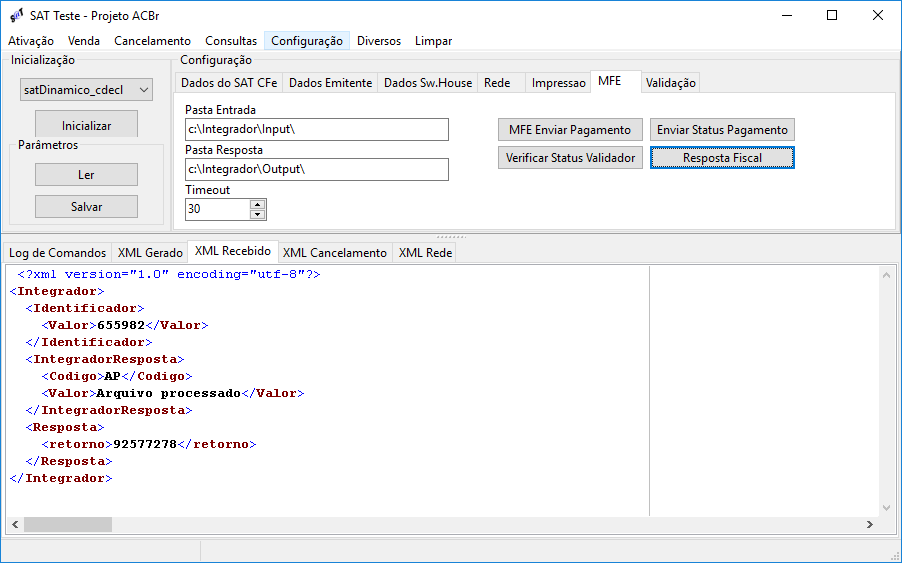

Será obtido o XML Retorno com o Código de Processamento da Resposta Fiscal.

Encerra-se o Processo VPE - utilizando o P.O.S.





Utilizando Integração VPE com Pagamento TEF

Passo 1:  EnviarStatusPagamento

Informações a ser enviada neste método:

StatusPagamentoMFe := TStatusPagamento.Create;
  try
    with StatusPagamentoMFe do
    begin
      Clear;
      ChaveAcessoValidador := '25CFE38D-3B92-46C0-91CA-CFF751A82D3D';
      CodigoAutorizacao := '20551';
      Bin := '123456';
      DonoCartao := 'TESTE';
      DataExpiracao := '01/01';
      InstituicaoFinanceira:= 'STONE';
      Parcelas := 1;
      CodigoPagamento := '12846';
      ValorPagamento := 1530;
      IDFila := 1674068;
      Tipo := '1';
      UltimosQuatroDigitos := 1234;
    end;

  finally
    StatusPagamentoMFe.Free;
  end;

Definição sobre Principais Campos:

Chave de Acesso Validador - Esta chave é fixa, está Pré-Definida no Manual Do Integrador Fiscal.

Obs: Para quem utiliza o Componente ACBrTEFD os dados do cartão e de Confirmação de Pagamento, utilizados no pagamento TEF podem ser obtidos
 acessando a propriedade ACBrTEFDRespNFCeSAT da Classe de retorno TACBrTEFDResp do Componente ACBrTEFD, automatizando assim o preenchimento destes dados.

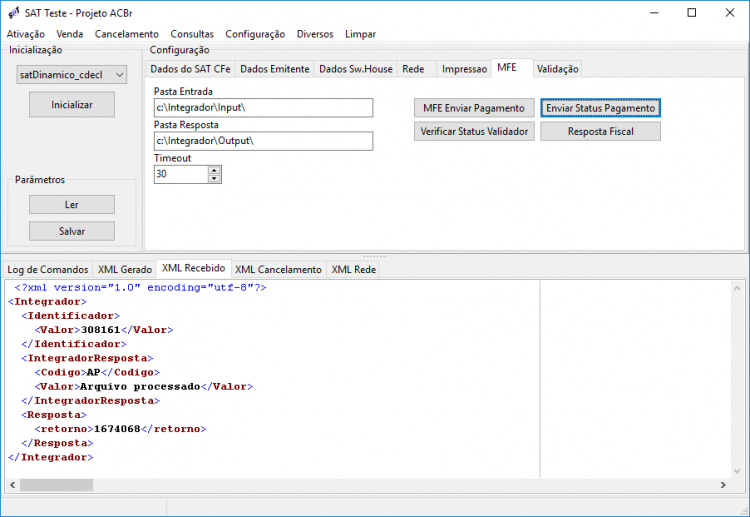

Será obtido o XML Retorno com o Código de Processamento do Status de Pagamento.



Passo 2:  RespostaFiscal

Após o Envio do XML de Venda para o MFe (ou Integrador no caso de NFC-e), realiza o passo 2, apenas para Vincular um Pagamento com Cartão ao Documento Fiscal, através do método: RespostaFiscal

RespostaFiscal := TRespostaFiscal.Create;
    try
      with RespostaFiscal do
      begin
        Clear;
        ChaveAcessoValidador := '25CFE38D-3B92-46C0-91CA-CFF751A82D3D';
        IDFila := StrToIntDef(InputBox('IDPagmento','Informe o ID do Pagamento',''),0);
        ChaveAcesso := '35170408723218000186599000113100000279731880';
        Nsu := '1674068';
        NumerodeAprovacao := '123456';
        Bandeira := 'VISA';
        Adquirente := 'STONE';
        if Assigned(ACBrSAT1.CFe) and (ACBrSAT1.Extrato= ACBrSATExtratoESCPOS1) then
          ImpressaoFiscal := '<![CDATA['+ACBrSATExtratoESCPOS1.GerarImpressaoFiscalMFe+']]>';
        NumeroDocumento := '1674068';
        CNPJ:= edtEmitCNPJ.Text;
      end;

    finally
      RespostaFiscal.Free;
    end;

Definição sobre Principais Campos:

Chave de Acesso Validador - Esta chave é fixa, está Pré-Definida no Manual Do Integrador Fiscal.

ID FIla - Este campo se trata do "ID Pagamento" retornado no primeiro método

ChaveAcesso -   Refere-se a Chave do CFe de Venda gerado pelo MFe ou Integrador Fiscal (no caso de NFC-e)

NSU -   Fornecido pela Adquirente (Autorizadora de Pagamento) - Como não existe este equipamento POS Integrado conforme previsão inicial, está sendo informado um valor fixo.

NumeroAprovacao -   Código de Autorização de Pagamento Retornado pela Adquirente - Como não existe este equipamento POS Integrado conforme previsão inicial, está sendo informado um valor fixo.

ImpressaoFiscal -   A Intensão futura é utilizar no Aparelho POS

NumeroDocumento -   Número do Cupom Fiscal Autorizado.


Será obtido o XML Retorno com o Código de Processamento da Resposta Fiscal.

Encerra o Processo VPE - utilizando o TEF





Veja Mais detalhes sobre o Fluxo de Venda utilizando POS e TEF em:

https://servicos.sefaz.ce.gov.br/internet/download/projetomfe/FluxoVendaPDVUtilizandoPOS.pdf

https://servicos.sefaz.ce.gov.br/internet/download/projetomfe/FluxoVendaPDVUtilizandoTEF.pdf

Manual Integrador:

http://cfe.sefaz.ce.gov.br/mfe/informacoes/downloads#/





  • Like 5
  • Thanks 2
Consultor SAC ACBr

José Junior
Ajude o Projeto ACBr crescer - Assine o SAC

Projeto ACBr     Telefone:(15) 2105-0750 WhatsApp(15)99790-2976.
