Você já conhece os equipamentos da Jetway?

A Jetway é uma nova empresa do grupo Tanca, possuí os principais equipamentos para Automação Comercial e uma linha exclusiva dedicada ao segmento de Food&Service, neste relatório apresentaremos a impressora JP-800.

Não deixe de conferir também a homologação do SAT JS-1000.





Ambiente de Testes

Utilizamos o seguinte ambiente para realização dos testes e homologação.

Computador

Desktop

Sistema Operacional

Windows 10 64Bit

Processador

Intel Core 2 Duo E4500 2.20GHz

Memória

2GB

USB

2.0

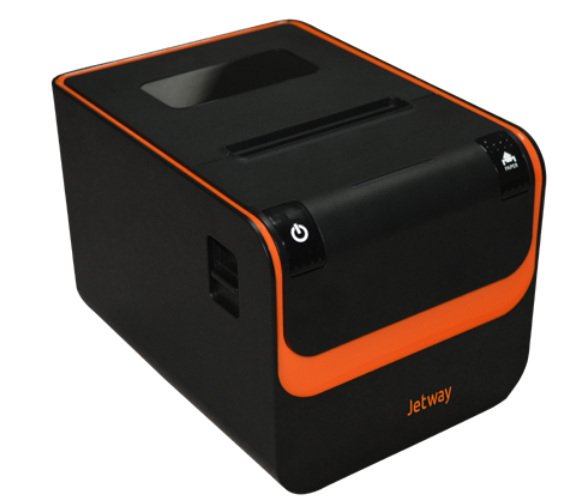

JP-800



Características Técnicas da Impressora

Método de Impressão

Impressão térmica em linhas

Velocidade de Impressão

Aprox. 250mm/s (Textos e gráficos)

Beep

Sim

Corte

Guilhotina e Serrilha

Opções de Comunicação

USB

Serial

Ethernet

VCOM (Virtual COM Port)

Caixa registradora

Suporte a gaveteiro

Fonte de Alimentação

Fonte de Alimentação Externa 24V

Dimensões

140 x 143 x 191 mm (AxLxP)

Peso

1,3 kg

Código de Barras

EAN 8; EAN 13; INT25; CODE11; CODE39; CODE93; CODE128; CODE128C; UPCA; CODABAR

Código Bidimensional

QRCODE

Vida Útil

Cabeça de impressão

100 KM

Guilhotina

1 milhão de cortes



Drivers e manuais

Os drivers e manuais estão disponíveis no link abaixo.

JETWAY – Drivers e Utilitários JP -800



Impressão de Autoteste

No autoteste impresso pela JP-800 é possível verificar as configurações atuais da impressora tais como IP para conexão Ethernet, parâmetros da conexão serial, densidade de impressão, entre outros parâmetros.

Siga os passos abaixo para realizar a impressão do Autoteste:

  • Com a impressora desligada, mantenha pressionado o botão Paper e ligue a impressora.

  • Solte o botão ao iniciar a impressão, ao finalizar o papel será cortado.

  • Confira na impressão os parâmetros atuais.



Interfaces de comunicação

Este modelo da Jetway possui as principais interfaces de comunicação disponíveis em impressoras térmicas (USB/Serial e Ethernet). Acompanhe na tabela abaixo um exemplo de configuração de cada uma delas.

Para comunicação com o componente ACBrPosPrinter é utilizado o modelo ppEscGPrinter”, pois este fornece os comandos corretos para impressão e beep.

Tipo

Configuração (Exemplo)

USB/RAW

RAW: Jetway JP-800

USB/Com Emulada

COM 3

COM FÍSICA

COM 1

Ethernet

TCP:192.168.20.27:9100



Configurações de comunicação

Descrevemos aqui exemplos de configuração dos principais tipos de comunicação com a impressora, caso tenha dúvidas, verifique os manuais que acompanham o equipamento ou entre em contato com suporte técnico.

  • Manual Instalação Driver JP-800 – Orientações para instalação de driver e configurações nas diferentes portas de comunicação.

  • Manual Utilitário JP-800 – Orientações para uso da ferramenta JetwayPrinterTool.



USB – Spooler do Windows:

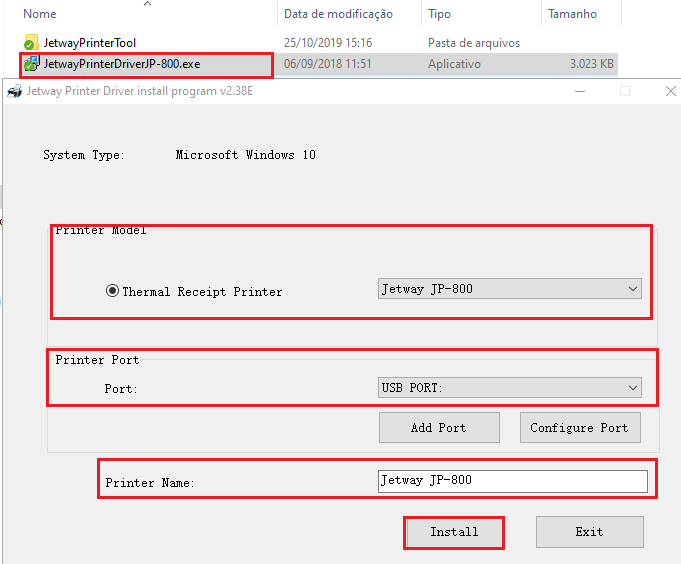

A instalação em ambiente Windows é simples, faça o download do driver no link acima e descompacte o mesmo. Após a descompactação execute o instalador JetwayPrinterDriverJP-800.exe e clique em Next e em seguida Install na tela que se abrir.

Na próxima tela selecione o modelo da impressora e na opção abaixo selecione USB PORT:, nomeie a impressora e clique em Install.

Se tudo ocorrer como esperado sua impressora será instalada com sucesso.


USB – Com Emulada:

Para utilizar porta COM Emulada na JP-800 é necessário atualizar o firmware para VCOM pois por padrão a impressora sai de fábrica com o firmware USB.

Solicite o firmware de atualização abrindo um chamado no Portal Jetway.

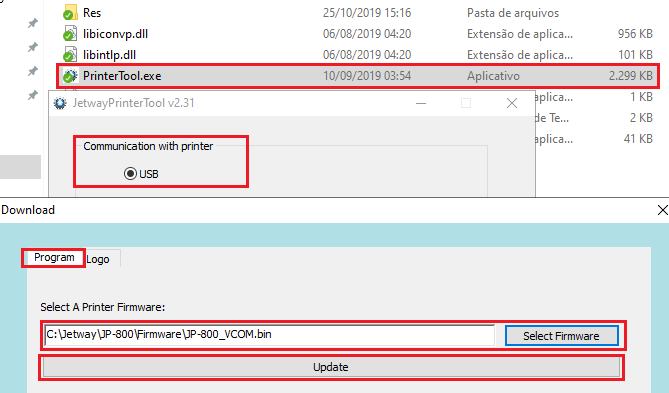

Para atualização, execute o software JetwayPrinterTool.exe (disponível no arquivo .zip, junto com o driver de instalação), selecione a opção para conexão com a impressora e clique em Download.

Na tela seguinte na aba “Program” clique em Select Firmware’ para escolher o arquivo e selecione JP-800_VCOM.bin, clique em Update’ e aguarde a mensagem de confirmação, a impressora reiniciará.

Neste tipo de comunicação é necessário também a instalação do driver Prolific (PL-2303 Driver Installer).

Após o update do firmware e instalação do driver Prolific, a impressora já esta apta para conexão em porta VCOM.



Exemplo dos passos para update:

Porta COM criada após o procedimento acima:

vcom.PNG  com.PNG



NOTA: Para voltar a conexão USB é necessário voltar para o firmware USB, realizando o mesmo procedimento acima, porém selecionando o arquivo JP-800_USB.bin .

Serial RS-232:

A comunicação com porta COM Física não depende de instalação de driver, sendo assim a configuração para comunicação é simples e rápida.

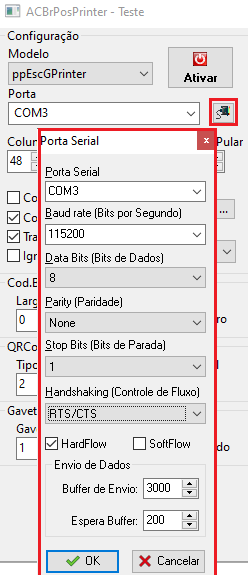

Para configurar a porta serial no componente ACBrPosPrinter realize as configurações a seguir.



porta COM.PNG



  1. Selecione a Porta COM

  2. Selecione a opção de Configurações da Porta



Realize os ajustes:

  • Baud rate: 115200 – Verifique com a impressão do autoteste a velocidade setada na impressora e altere caso precise.

  • Data Bits: 8

  • Parity: None

  • Stop Bits: 1

  • Handshaking: Hardware – recomendado pelo fabricante (RTS/CTS).

  • Buffer de Envio: 3000

  • Espera de Buffer: 200

  1. Salve as configurações.

Os ajustes de Buffer são necessários para impressões de extratos com grande quantidades de itens, caso não configurados corretamente a impressão pode não ocorrer por completo.



Ajustes de Baud Rate, Handshaking entre outros podem ser feitos com a ferramenta JetwayPrinterTool, para tal, execute a ferramenta, selecione o tipo de comunicação e clique em Set Printer.

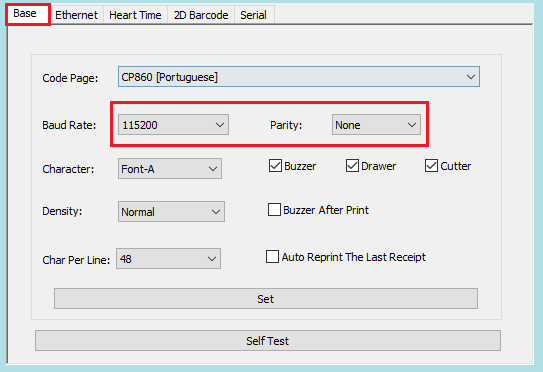

Na aba Base estão disponíveis as configurações de Baud Rate e Paridade, na aba Serial se encontra o restante das configurações para a conexão. Ao alterar parâmetros de configuração, basta clicar em Set para salvar na impressora.

Exemplo das telas de configuração:

base.PNG serial.PNG



Ethernet:

Para começar, conecte sua impressora pelo cabo USB e execute o JetwayPrinterTool.exe, selecione a opção de conexão e em seguida Set Printer.

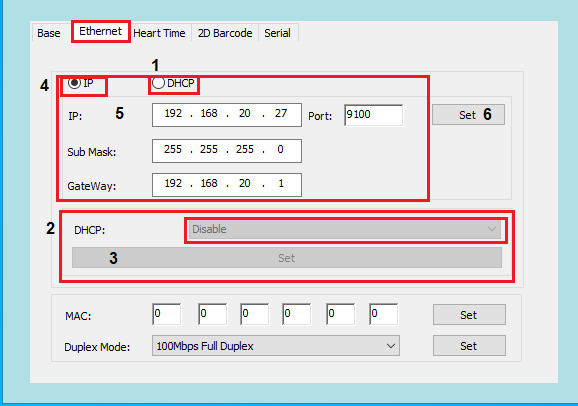

Certifique-se de desabilitar o DHCP da impressora seguindo os passos abaixo:

1-Selecione a opção DHCP , assim será habilitado os campos DHCP logo abaixo.

2-Selecione “Disable” .

3-Para salvar, clique em Set..

Agora configure um IP fixo na impressora:

4-Selecione a opção IP.

5-Informe os dados de IP Fixo conforme sua rede local.

6-Clique em Set para salvar as configurações.

Pronto sua configuração de IP já está setada na impressora.

No PosPrinter configure a porta de comunicação TCP com o IP fixado na impressora, EX: TCP: 192.168.20.27

Veja o exemplo de configuração no demo ABrPosPrinter:


Tela de configuração Ethernet:










Gravação de Logo

Utilizando o demo PosPrinterTeste.exe realizamos a gravação de logo na impressora, este modelo suporta a gravação de múltiplos logos no formato .bmp (bitmap preto e branco, ou pancromático 32-bit), segue alguns requisitos para a gravação de logo:

  • O tamanho do arquivo deve ser inferior a 64K.

  • A largura da imagem: 80mm, em pixel o tamanho deve ser inferior a 567.



Passos para gravar logo:


Na aba Imagens e Logo, selecione a opção 1-Carregar Imagem e escolha a imagem que deseja gravar.

2-Selecione a posição onde será gravado. (Os valores utilizados abaixo são um exemplo, é possível definir valores diferentes, onde cada imagem fique em uma posição.)

Ex: KC1: 48 KC2: 48

Selecione a opção 3-Gravar Logo

Para verificar se gravou com sucesso, clique em 4-IMPRIMIR.

Exemplo dos passos:




Testes de Impressões



É hora de validar se a impressora é capaz de imprimir todas as “Tags” disponíveis no componente ACBrPosPrinter.

Veja abaixo as configurações utilizadas no demo PosPrinterTeste.exe para os testes:



Modelo

PpEscPosGPrinter

Porta

RAW: Jetway JP-800

Colunas

48

Espaços

25

Linhas a Pular

5

Pag. Código

Pc860;

Logo

KC1: 48 KC2:48

FatorX: 1 FatorY:1

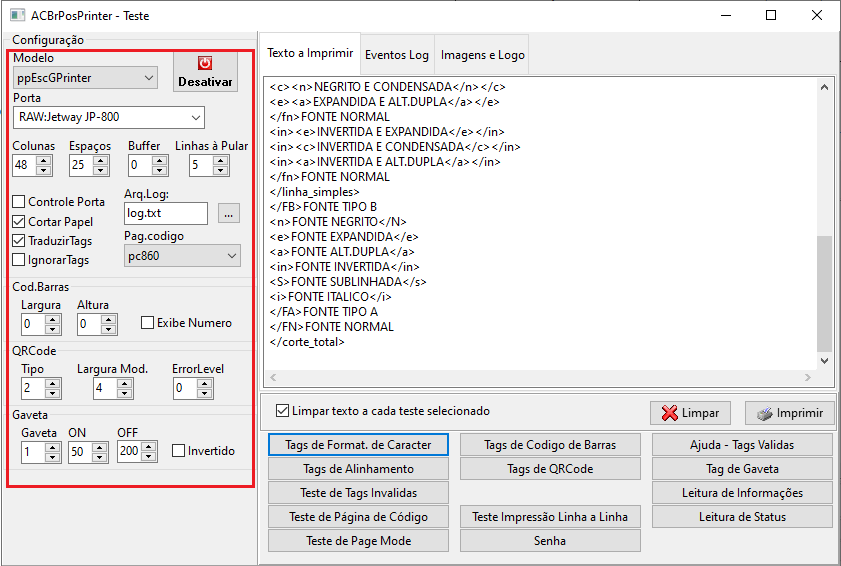

Exemplo das configurações no demo PosPrinterTeste:

tela posprinter.PNG

Resultados das Impressões:

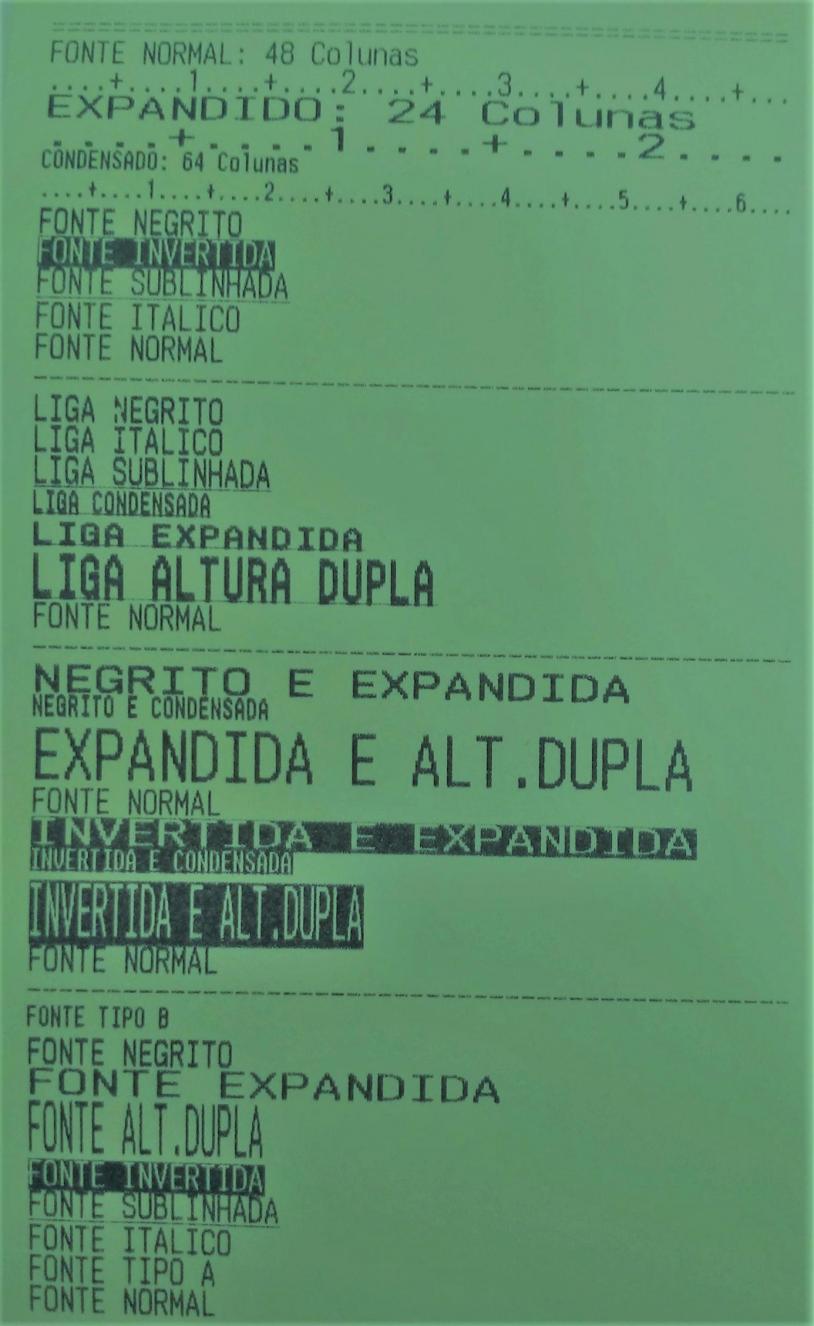

Formatação de carácter: Todas as propriedades funcionaram corretamente, exceto a fonte itálico.

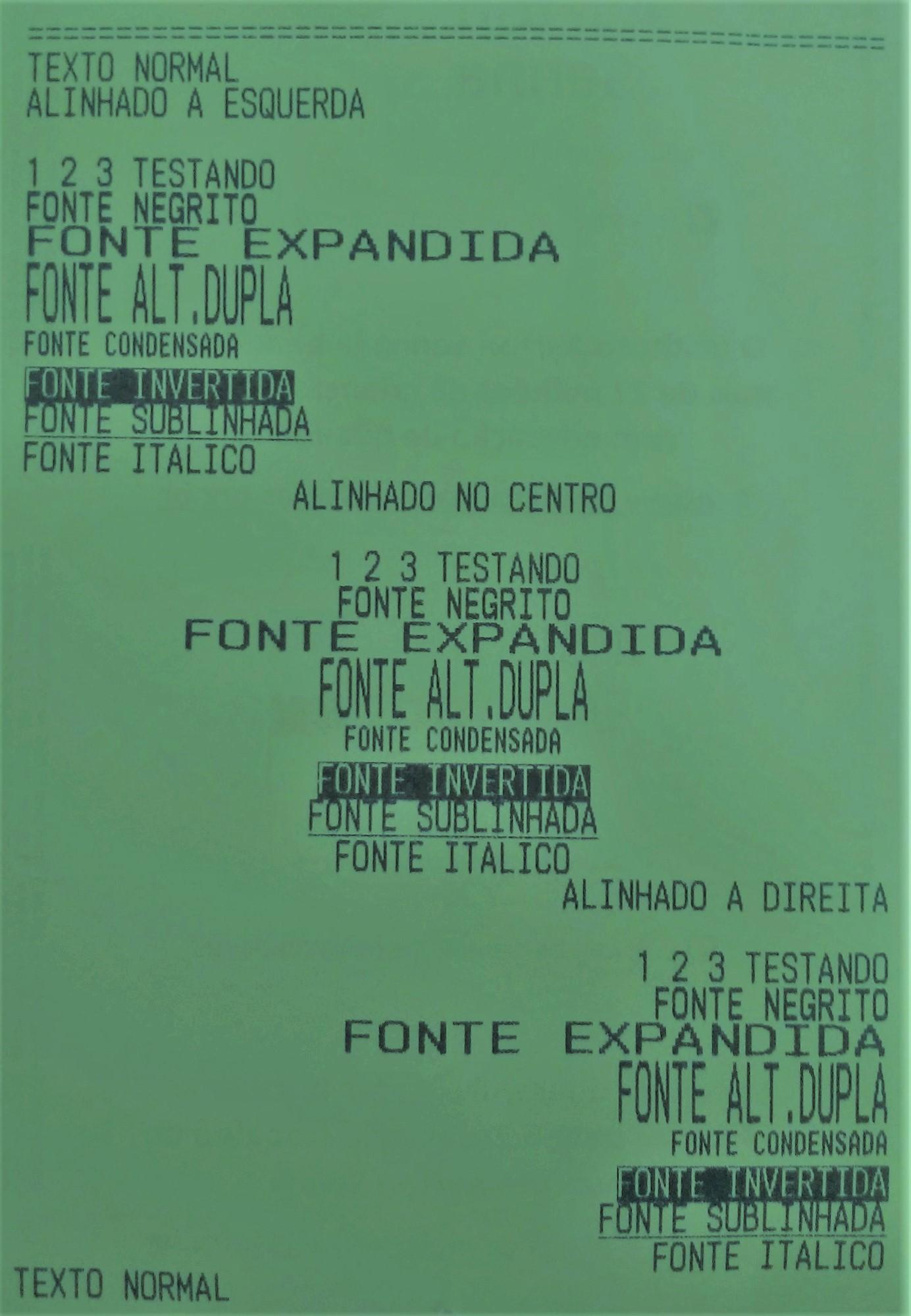

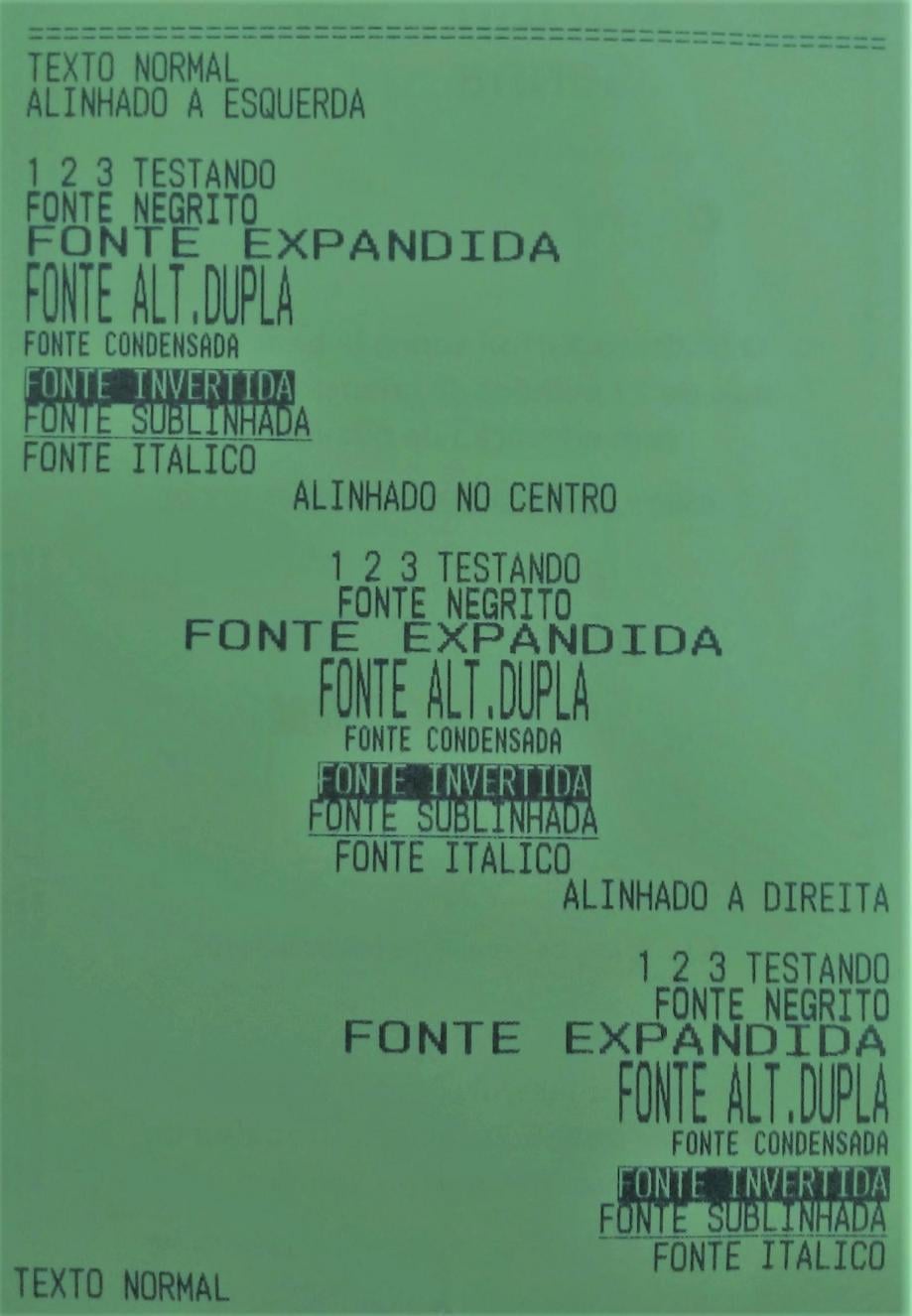

Alinhamento: Os alinhamentos foram impressos corretamente, porém foi necessário remover a TAG <bmp> de envio de imagem, pois não foi possível imprimir corretamente utilizando a tag.

formatacao-caracter.jpg  alinhamento.jpg

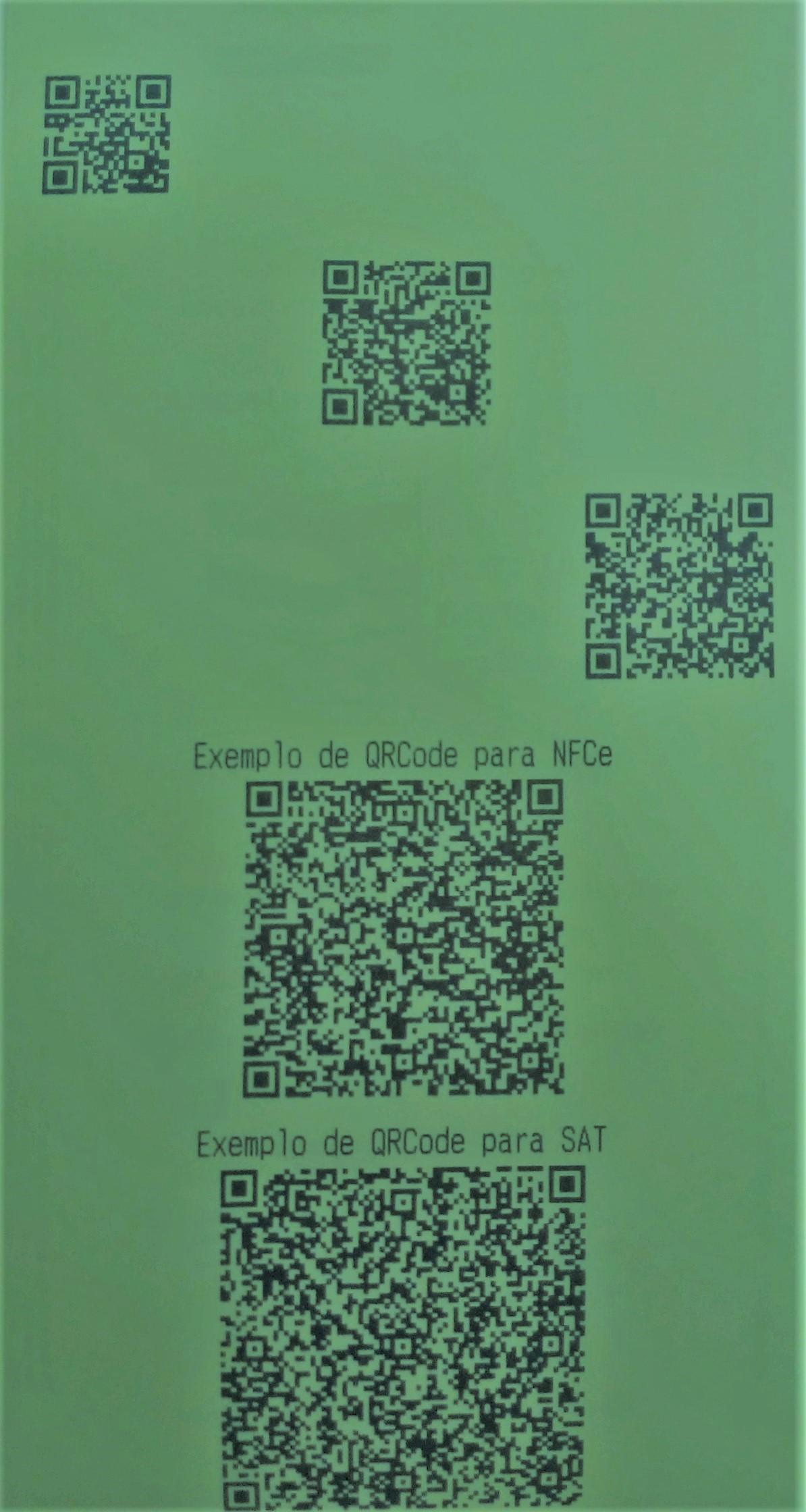

QRCode: Todos QRCode impressos corretamente.

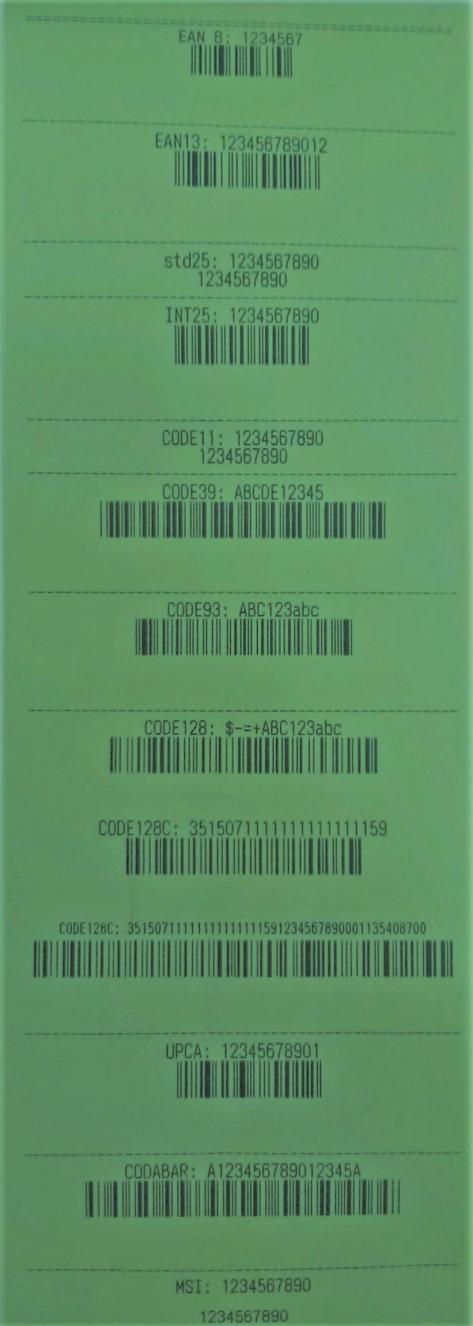

Código de Barras: Os tipos std25, CODE11 e MSI não foram impressos.

qrcode.jpg cod-barras.jpg



Logotipo: Logos impressos corretamente.


Page Mode: Para impressão correta, alteramos a TAG “mp_espacode todas as direções, acompanhe a abaixo os valores alterados:

<mp_direcao>0</mp_direcao> = <mp_espaco>40</mp_espaco>

<mp_direcao>1</mp_direcao> = <mp_espaco>65</mp_espaco>

<mp_direcao>3</mp_direcao> = <mp_espaco>65</mp_espaco>

<mp_direcao>2</mp_direcao> = <mp_espaco>40</mp_espaco>








Testes de Acentuação



O Teste de acentuação utiliza um pantograma da língua portuguesa para realizar diversas impressões com diferentes páginas de código, usando as fontes do Tipo A e B.

Pantograma utilizado nos testes:

À noite, vovô Kowalsky vê o ímã cair no pé do pingüim queixoso e vovó põe açúcar no chá de tâmaras do jabuti feliz.
ÁÉÍÓÚáéíóúçÇãõÃÕÊêÂâÔôÀà

Resultados:

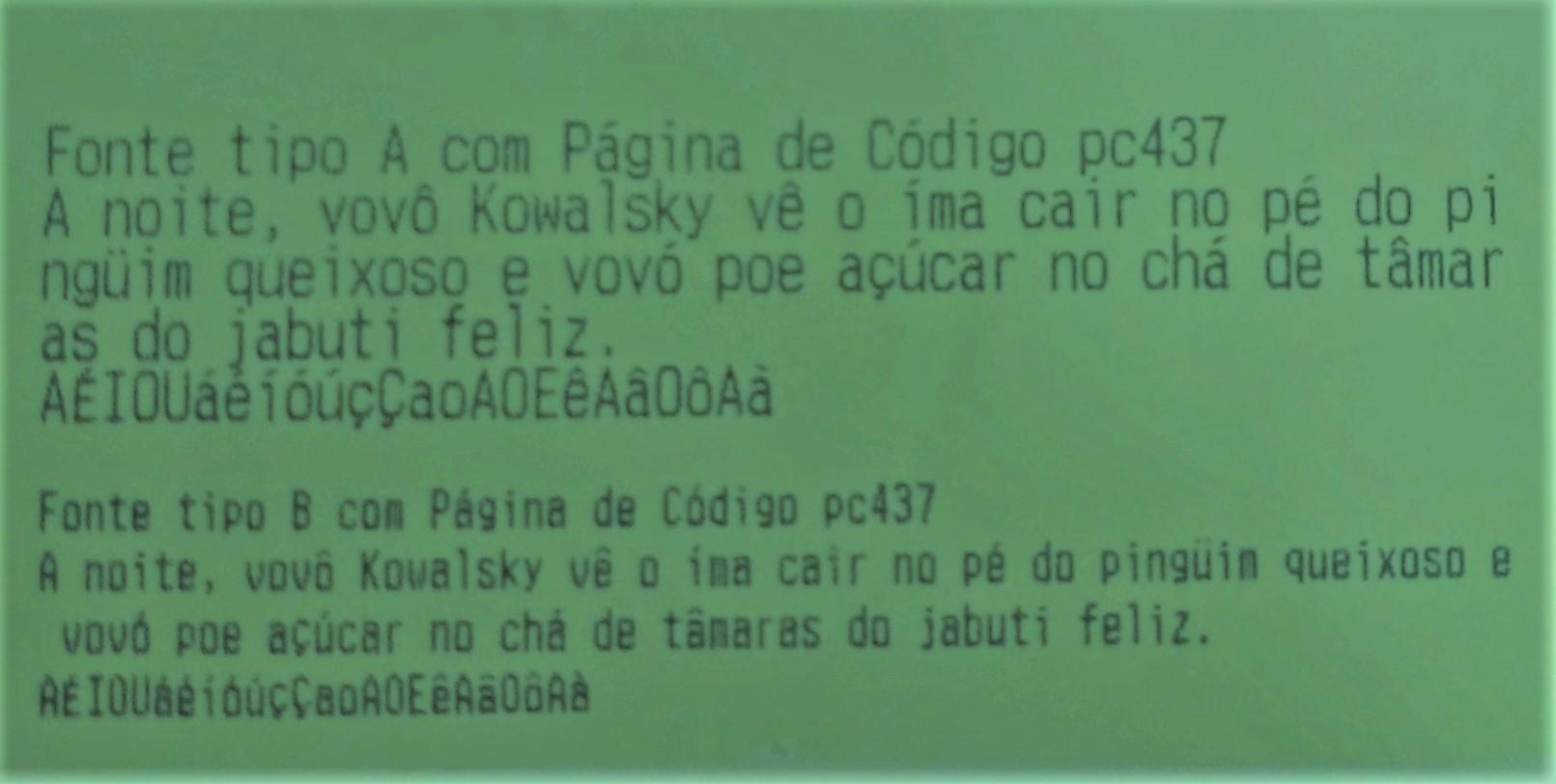

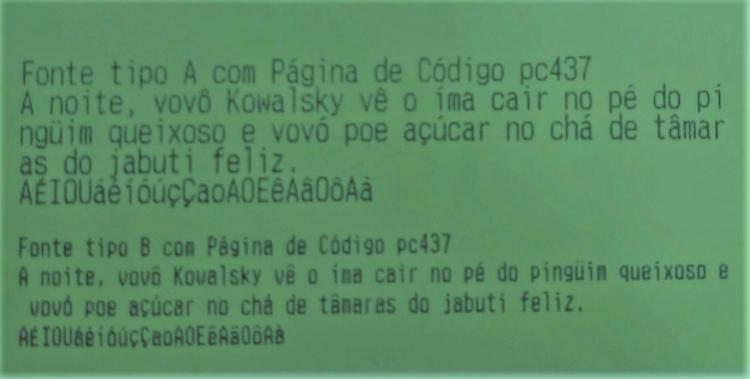

pc437: Todos os til foram ignorados;

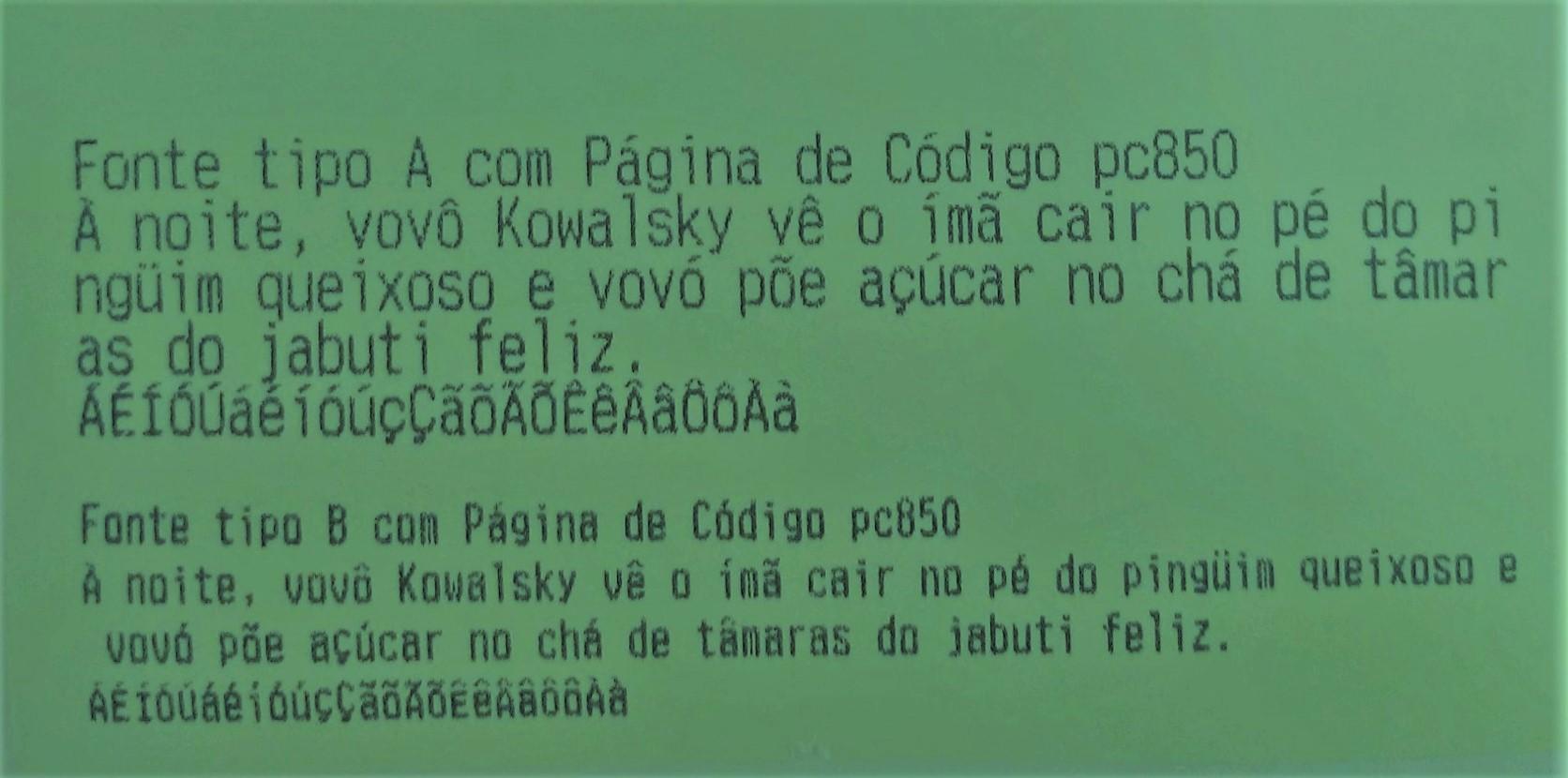

pc850: Todos os acentos foram impressos corretamente;

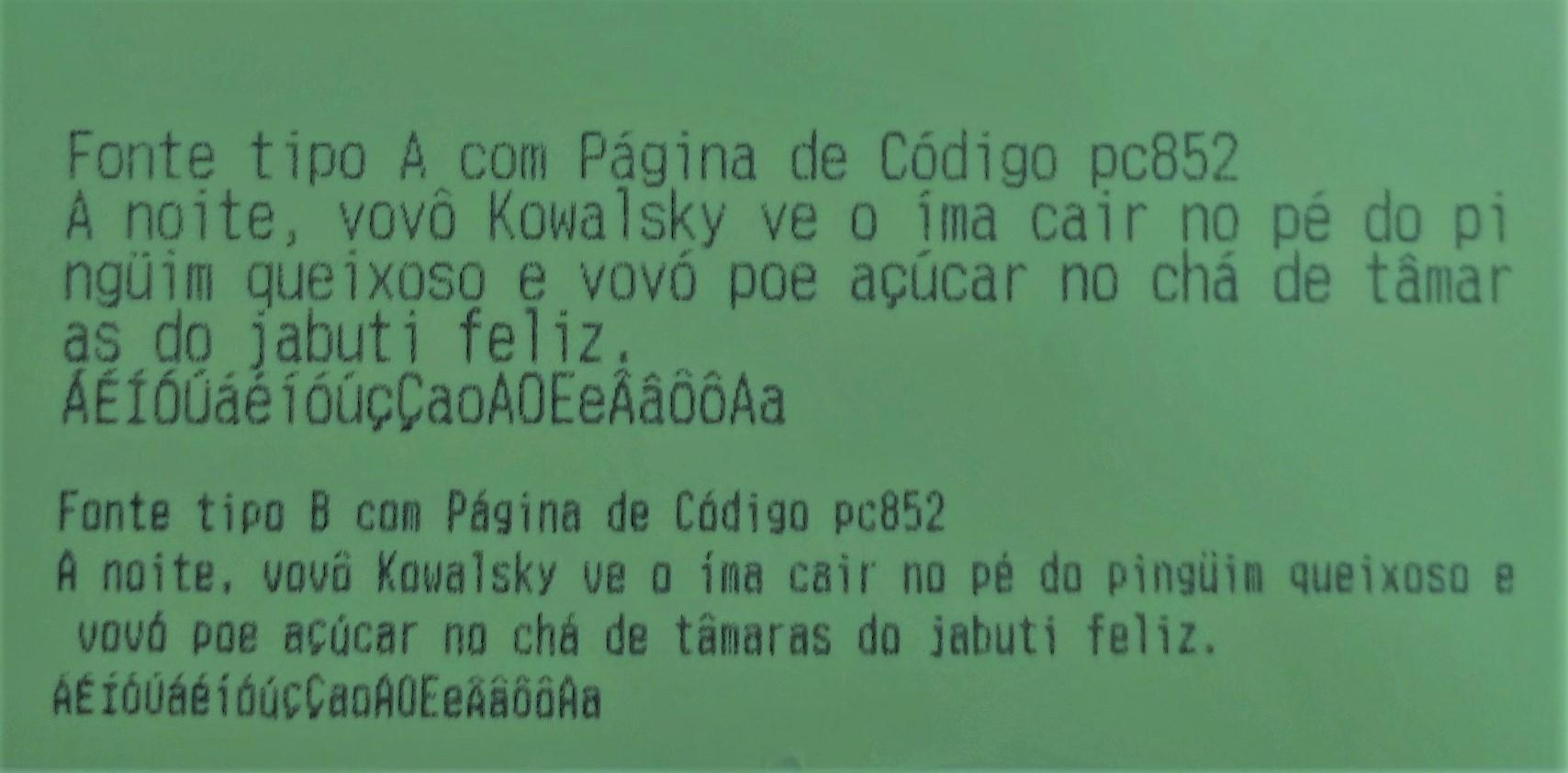

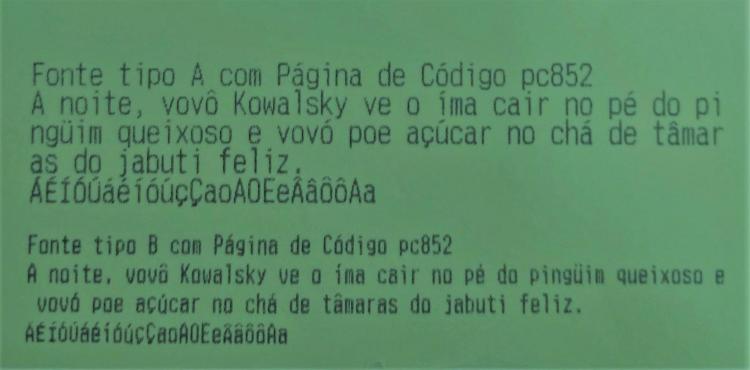

pc852: Alguns acentos circunflexos, todas as crases e o til foram ignorados;



pc860: Todos os acentos foram impressos corretamente;

pc852.jpg pc860.jpg

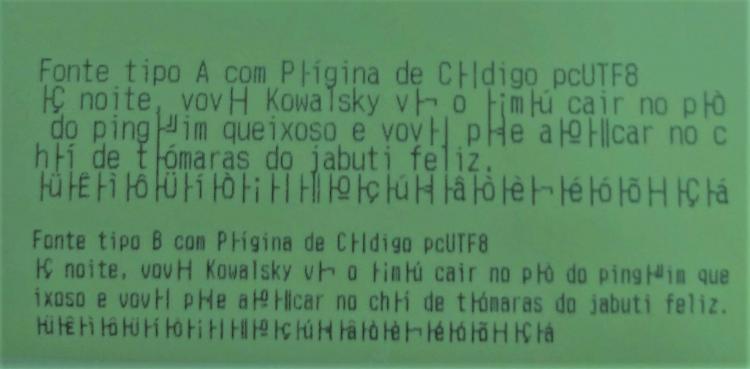

pcUTF8: Esta impressora não suporta UTF8;

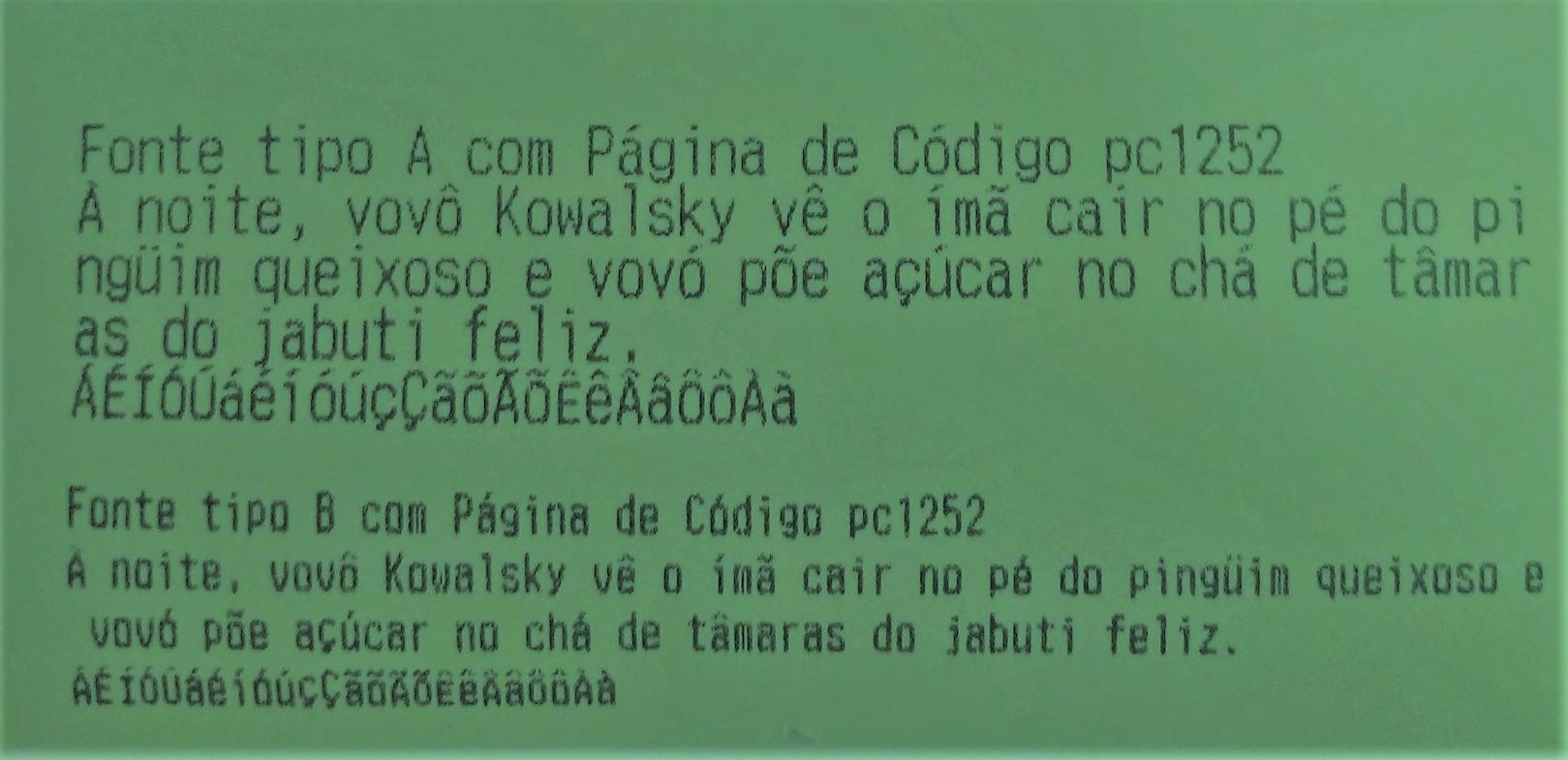

pc1252: Todos os acentos foram impressos corretamente;






Leitura de Status

Através dos meios de comunicação Serial e COM/Emulada, realizamos o teste de “Leitura de Status”, acompanhe na tabela abaixo o resultado.

Status

Porta Serial

COM/Emulada

ETHERNET

Pronta para uso

Nennhum Erro encontrado

Nennhum Erro encontrado

Nennhum Erro encontrado

Tampa Aberta

stSemPapel, stOffLine, stTampaAberta,

stSemPapel, stOffLine, stTampaAberta,

stSemPapel, stOffLine, stTampaAberta,

Pouco Papel

Nennhum Erro encontrado

Nennhum Erro encontrado

Nennhum Erro encontrado

Sem Papel

stSemPapel, stOffLine,

stSemPapel, stOffLine,

stSemPapel, stOffLine,

Gaveta Aberta

stGavetaAberta,

stGavetaAberta,

stGavetaAberta,



Leitura de Informações

Testamos também o retorno da impressora quanto a função “Leitura de Informações”, veja abaixo o retorno da impressora nos diferentes meio de comunicação.

Serial

ETHERNET

 Fabricante=JETWAY
Firmware=VERSION GD207_v1.12 2019-11-20
Modelo=JP-800
Serial=JP03198000055
Guilhotina=1

 Fabricante=JETWAY
Firmware=VERSION GD207_v1.12  2019-11-20
Modelo=JP-800
Serial=JP03198000055
Guilhotina=1



TAG de Gaveta

Tags Enviadas:

Abertura da Gaveta padrão

</abre_gaveta>



Abertura da Gaveta específica

<abre_gaveta>1</abre_gaveta>

</corte_total>



A gaveta abriu corretamente com os comandos acima.

Impressão de extratos do SAT

Através do demo SATTeste, realizamos a impressão de extratos de venda com 3 itens, foram impressas em Fortes Report e em EscPOS, e com as opções Logo Lateral e QRCode Lateral, desativadas e ativadas.

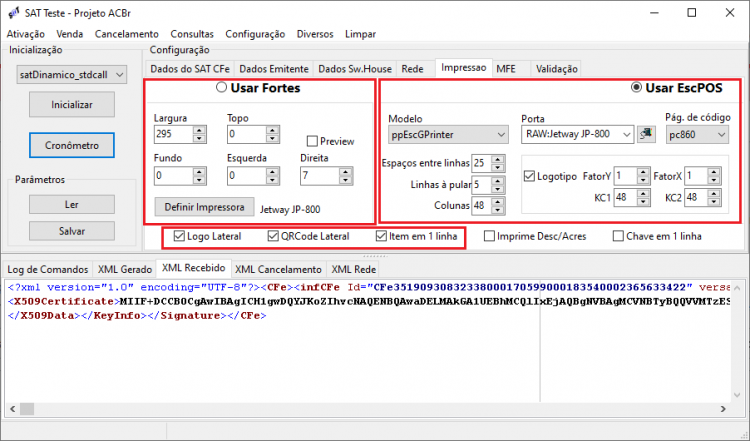

Configuração do SATTeste:

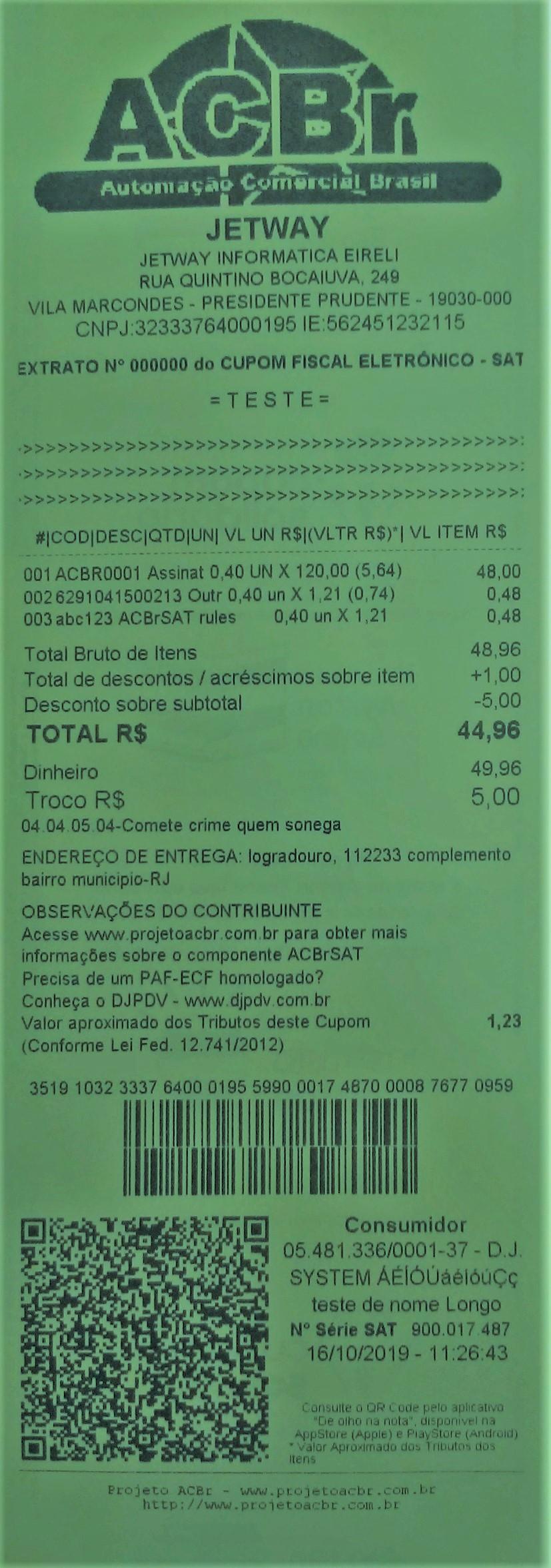

Cupom Fortes:

Cupom Esc/POS:

cfortes.jpg cescpos.jpg

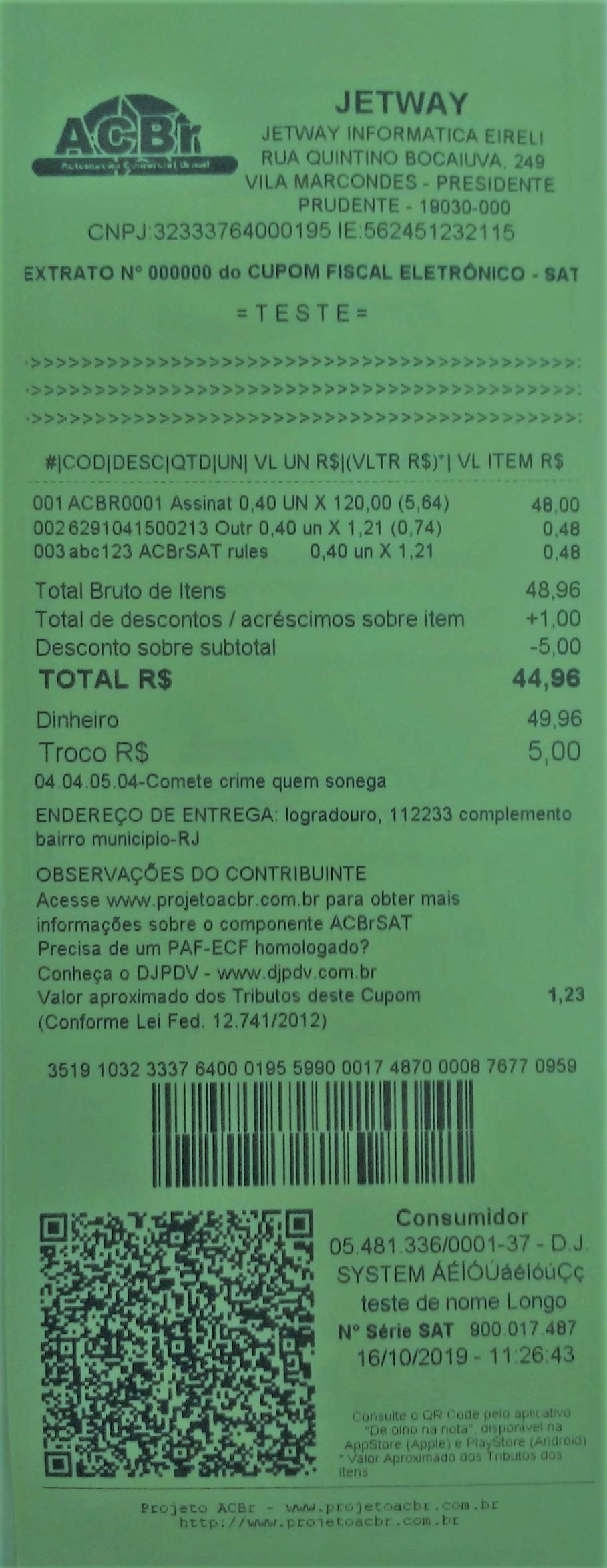

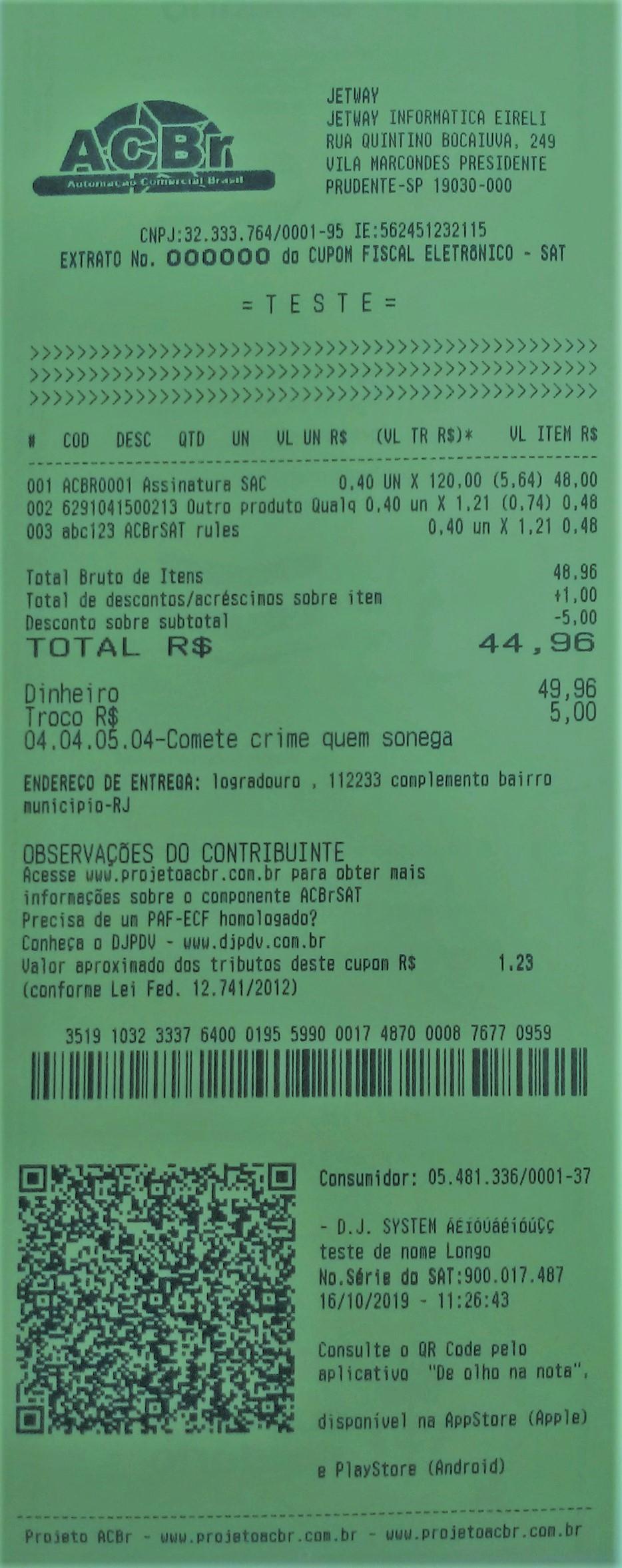

QRCode e Logo Lateral Ativados:

Cupom Fortes:

Cupom Esc/POS:

lat-fortes.jpg&key=532e9ed0f841e4b5fb4d1lat-fortes.jpg lat-escpos.jpg&key=3dadf5bc4e6e745665bfclat-escpos.jpg



Teste de Desempenho

No teste de desempenho avaliamos o tempo de impressão de um extrato de venda desde seu início (ocorre ao selecionar a função Imprimir Extrato de Venda”) até o corte final (Stop manual no botão Parar” do cronometro), realizamos testes com diferentes quantidades de itens, e no final calculamos a média de tempo dentre 5 amostras.

Medimos também a quantidade de papel impresso para cada quantidade de itens.

ATENÇÃO: Este teste difere dos realizados anteriormente, onde era calculado o tempo de envio da impressão do componente para o equipamento e não o tempo de impressão propriamente.

As configurações do SATTeste utilizadas neste teste, para impressão “Esc/POSsão as mesmas acima em “Impressão de extrato do SAT”

Tabela de Resultados

Quantidade de Itens

3

50

100

200

Número de Vendas

1

1,320

2,111

2,990

4,356

2

1,390

2,237

2,931

4,130

3

1,497

2,200

2,890

4,325

4

1,526

2,131

2,910

4,411

5

1,451

2,100

2,849

4,360

Média em Segundos

1,437

2,156

2,914

4,316

QTD Papel Impresso

216mm

349mm

502mm

797mm

Nota: Resultados em milissegundos.

Considerações

Apesar de a Jetway ser uma marca nova no mercado, ela traz toda a qualidade e confiabilidade dos equipamentos Tanca.

Alguns destaques da impressora JP-800:

  • Design moderno

  • Conexões USB,Serial, Ethernet e VCOM (Virtual COM Port) no mesmo modelo

  • Velocidade de impressão

  • Beep

A JP-800 possui um design moderno com cores vibrantes, é um equipamento completo, possuindo diversas possibilidades para o uso diário.

O driver USB para Windows fornecido pela Jetway está disponível para download em um aquivo .zip e é de fácil instalação, neste também está incluso a ferramenta JetwayPrinterTool utilizada para alterar configurações da impressora, a ferramenta apresenta telas simples e opções básicas.

A utilização deste modelo em USB com porta COM Emulada necessita da troca do firmware e para ter acesso aos arquivos de update do firmware é necessário entrar em contato com o Suporte Jetway.

Durante os testes de impressão o equipamento obteve bons resultados, imprimindo grande parte das TAGS disponíveis no componente ACBrPosPrinter, apenas a TAG <bmp> não pode ser impressa corretamente, mas estão disponível a gravação de logo em memória e pode ser utilizada para suprir a falta de impressão desta TAG. Nos testes de Page Mode também foi preciso realizar pequenos ajustes nos espaços, conforme demonstrado no Teste de Impressão. Na impressão de código de barras foi semelhante a outros modelos não imprimindo os tipos srt25, CODE11 e MSI, observamos também que não suporta a página de código UTF8, seguindo o comportamento de outros modelos homologados anteriormente.

Velocidade de impressão alta, com 250mm/s a JP-800 é uma das impressoras mais rápidas disponíveis, além da velocidade a qualidade da impressão supreendente, resultando em impressões rápidas e nítida.

Quer uma solução ainda mais completa?

Conheça toda a linha de equipamentos Jetway



Instalação Linux



Realizamos um teste de comunicação com a impressora em ambiente Linux OpenSuse Tumbleweed versão 20190810.

Logo abaixo segue os passos para configurar a impressora neste ambiente:

  1. Abra um terminal e digite o comando a seguir:

    dmesg –follow

  2. Conecte a impressora ao computador, em seguida observe como será reconhecida a impressora, em nosso exemplo foi reconhecida como “usblp0

  3. Verifique no diretório dev se foi criado o arquivo de comunicação com a impressora.

    ls /dev/usb/

  4. Para testar envie um teste direcionando para a porta criada.

    echo “Teste de Impressão Linux> dev/usb/lp0

  5. Basta configurar a porta /dev/usb/lp0 no componente.

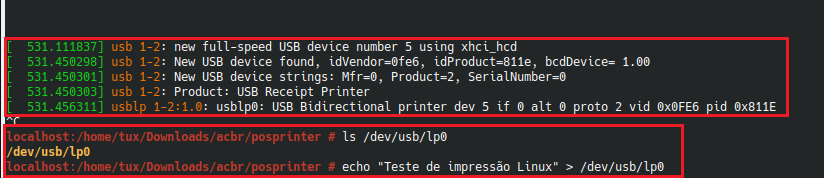

Veja na imagem abaixo os comandos citados acima:
