QRCode Lateral - TM-T20 EsCPos - não imprime

[Antonio Carlos L]

Fontes revisão 15215 25/05/18



Por favor , vi em um post que ppEpsonEscPos  para a Epson está funcional a impressão do QrCode lateral.

Ocorre que quando configuro essa propriedade TRUE  no espaço destinado ao QrCode sai em branco e as demais informações ao lado.

Precisa fazer algo no driver da impressora para habilitar ? O código de página em pc860 influi ?

Obrigado.



[FabianoCunha]

Antônio,

Se mandar imprimir o QrCode normal, sem escolher a opção lateral, funciona?

Para tirar as dúvidas com relação ao driver da impressora, se você fizer a impressão dos exemplos de teste da própria impressora dá certo?



[Antonio Carlos L]

Obrigado pela atenção, se não for marcado lateral funciona perfeitamente.

[LIDERNetwork]

A função QRCodeLateral é por modelo de impressora já que depende dos comandos ESC/POS de cada uma. Alguém teria uma lista dos modelos compatíveis que esta função foi implementada?

[André Ferreira de Moraes]

Em 26/05/2018 at 15:40, Antonio Carlos L disse:

Fontes revisão 15215 25/05/18



Por favor , vi em um post que ppEpsonEscPos  para a Epson está funcional a impressão do QrCode lateral.

Ocorre que quando configuro essa propriedade TRUE  no espaço destinado ao QrCode sai em branco e as demais informações ao lado.

Precisa fazer algo no driver da impressora para habilitar ? O código de página em pc860 influi ?

Obrigado.



Abra o arquivo ACBrNFeDANFeESCPOS.pas e na linha 677:

Altura := max(43*TextoLateral.Count, 560);

Tente aumentar o valor mínimo, ou seja, troque o 560 por um valor mais alto.

[Antonio Carlos L]

Oi Andre, passei o valor para 630 ( não tentei outro ) e imprimiu de primeira.

Tentei consultar ( RJ ) pelo QrCode e deu no site chave de acesso invalida, vou tentar aumentar mais o valor pode ser que tenha um minimo que o QrCode não leia





Editado 28 Maio, 2018 por Antonio Carlos L

[Antonio Carlos L]

Oi Andre te retornando.

Tendo em vista a consulta errada pelo QrCode, tentei vário valores e 660 se mostrou o ideal.

A consulta pelo QrCode não mais apresentou falha.



[André Ferreira de Moraes]

2 horas atrás, LIDERNetwork disse:

A função QRCodeLateral é por modelo de impressora já que depende dos comandos ESC/POS de cada uma. Alguém teria uma lista dos modelos compatíveis que esta função foi implementada?

É compatível com as impressoras que aceitam comandos ESC/POS nativos, ou seja, que esteja configurado o modelo ppEscPosEpson

[Daniel Simoes]

2 horas atrás, Antonio Carlos L disse:

Tendo em vista a consulta errada pelo QrCode, tentei vário valores e 660 se mostrou o ideal.

Aparentemente sua impressora está imprimindo um QRCode maior que o necessário...  Por favor retorne ao tamanho de "560",  e tente algum dos procedimentos abaixo:

Tente a seguinte configuração no ACBrPosPrinter.ConfigQRCode

ErrorLevel := 0;
LarguraModulo := 4;
Tipo := 2;



Ou ainda a seguinte modificação no ACBrNFeDANFeESCPOS

    FPosPrinter.Buffer.Add( '<qrcode_tipo>2</qrcode_tipo>'+
                            '<qrcode_error>0</qrcode_error>'+
                            '<qrcode_largura>4</qrcode_largura>'+
                            '<qrcode>'+qrcode+'</qrcode>'+
                            '<qrcode_largura>'+IntToStr(FPosPrinter.ConfigQRCode.LarguraModulo)+'</qrcode_largura>'+
                            '<qrcode_error>'+IntToStr(FPosPrinter.ConfigQRCode.ErrorLevel)+'</qrcode_error>'+
                            '<qrcode_tipo>'+IntToStr(FPosPrinter.ConfigQRCode.Tipo)+'</qrcode_tipo>')



[Antonio Carlos L]

1 hora atrás, Daniel Simoes disse:

Aparentemente sua impressora está imprimindo um QRCode maior que o necessário...  Por favor retorne ao tamanho de "560",  e tente algum dos procedimentos abaixo:

Tente a seguinte configuração no ACBrPosPrinter.ConfigQRCode

ErrorLevel := 0;
LarguraModulo := 4;
Tipo := 2;



Ou ainda a seguinte modificação no ACBrNFeDANFeESCPOS

    FPosPrinter.Buffer.Add( '<qrcode_tipo>2</qrcode_tipo>'+
                            '<qrcode_error>0</qrcode_error>'+
                            '<qrcode_largura>4</qrcode_largura>'+
                            '<qrcode>'+qrcode+'</qrcode>'+
                            '<qrcode_largura>'+IntToStr(FPosPrinter.ConfigQRCode.LarguraModulo)+'</qrcode_largura>'+
                            '<qrcode_error>'+IntToStr(FPosPrinter.ConfigQRCode.ErrorLevel)+'</qrcode_error>'+
                            '<qrcode_tipo>'+IntToStr(FPosPrinter.ConfigQRCode.Tipo)+'</qrcode_tipo>')



Daniel retornei

ACBrNFeDANFeESCPOS.pas e na linha 677:

Altura := max(43*TextoLateral.Count, 560);  para valor default e verifiquei

ErrorLevel := 0; LarguraModulo := 4; Tipo := 2;  < Estava configurado desta forma >

Imprimiu apenas as informações laterais a direita e no espaço ocupado pelo QrCode estava vazio.

Fui na linha 611 e comentei  { FPosPrinter.Buffer.Add( '<qrcode_error>0</qrcode_error>'+
                                                                          '<qrcode>'+qrcode+'</qrcode>'+
                                                                          '<qrcode_error>'+IntToStr(ConfigQRCodeErrorLevel)+'</qrcode_error>'); }

Acrescentei o código que você passou mas tive que alterar para funcionar, retirei duas linhas

FPosPrinter.Buffer.Add( '<qrcode>'+qrcode+'</qrcode>'+
                                          '<qrcode_largura>'+IntToStr(FPosPrinter.ConfigQRCode.LarguraModulo)+'</qrcode_largura>'+
                                          '<qrcode_error>'+IntToStr(FPosPrinter.ConfigQRCode.ErrorLevel)+'</qrcode_error>'+
                                          '<qrcode_tipo>'+IntToStr(FPosPrinter.ConfigQRCode.Tipo)+'</qrcode_tipo>');

Esta imprimindo o QrCode lateral com essa mudança.









Editado 28 Maio, 2018 por Antonio Carlos L

[Daniel Simoes]

Estranho, pois você removeu justamente as linhas que configuram o tipo e tamanho do Qrcode...

Você notou se o tamanho do Qrcode diminuiu ?

[Antonio Carlos L]

Não, está sendo impresso em 2,8 x 2,4 com o LarguraModulo := 4 se eu altero o LarguraModulo := 3 a impressão sai 2,2 x 2,2

Com o código igual ao postado , não sai o QrCode, sai um pequeno texto cortado.

Editado 28 Maio, 2018 por Antonio Carlos L

[Antonio Carlos L]

Corrigindo a digitação errada, Não, está sendo impresso em 2,8 x 2,8 com o LarguraModulo := 4

[Daniel Simoes]

Estranho, tenho uma impressora idêntica a sua... aqui está normal...

Com a Largura do módulo em 3, o Qrcode continua legível e funcional ?

Na especificação o tamaho mínimo seria 2,5cm



[Antonio Carlos L]

Não sei se ajuda

[Cleiver]

Daniel,

boa tarde,

estou com o problema parecido na MP-4200 TH da bematech, não imprime o QrCode na lateral.



[Antonio Carlos L]

1 minuto atrás, Cleiver disse:

Daniel,

boa tarde,

estou com o problema parecido na MP-4200 TH da bematech, não imprime o QrCode na lateral.



Segundo o Andre :



"É compatível com as impressoras que aceitam comandos ESC/POS nativos, ou seja, que esteja configurado o modelo ppEscPosEpson"



Acho que essa marca usa outro tipo



[Daniel Simoes]

24 minutos atrás, Cleiver disse:

estou com o problema parecido na MP-4200 TH da bematech, não imprime o QrCode na lateral.

Nem irá... Esse modelo não é compatível com Epson EscPos, e o protocolo da Bematech, não possui nada semelhante ao "Page Mode" do protocolo da Epson

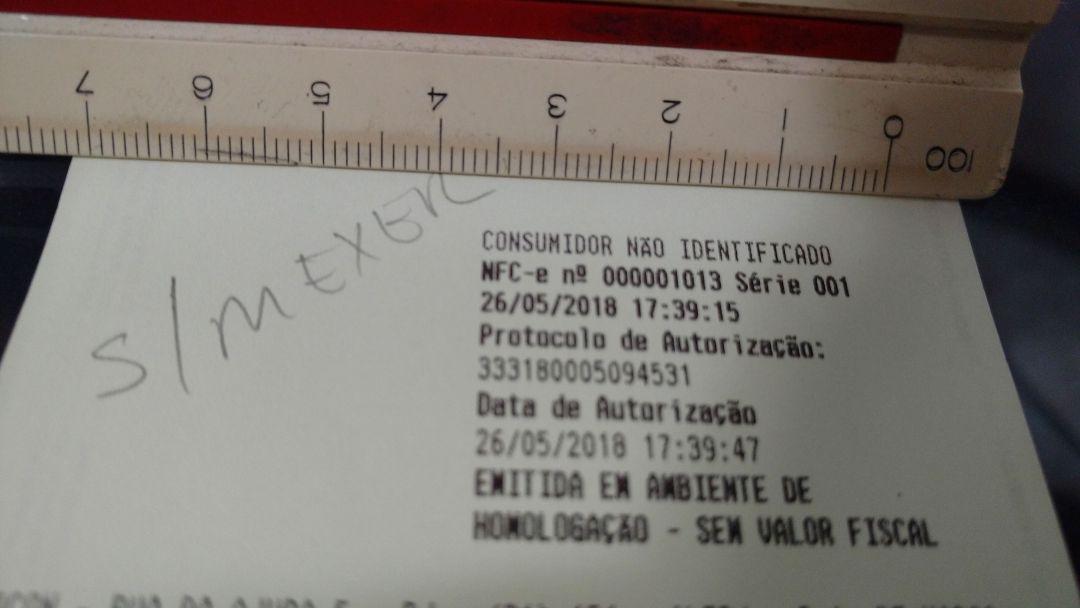

@Antonio Carlos L, obrigado pelas fotos...

A última foto, foi impressa em quais condições de código e tamanho ?

[Antonio Carlos L]



 Daniel a última foto foi usando as seguintes configurações :

ACBrNFeDANFeESCPOS.pas e na linha 677: Altura := max(43*TextoLateral.Count, 560);

ACBrPosPrinter.ConfigQRCode

ErrorLevel := 0;
LarguraModulo := 4;
Tipo := 2;

FPosPrinter.Buffer.Add( '<qrcode>'+qrcode+'</qrcode>'+
                        '<qrcode_largura>'+IntToStr(FPosPrinter.ConfigQRCode.LarguraModulo)+'</qrcode_largura>'+
                        '<qrcode_error>'+IntToStr(FPosPrinter.ConfigQRCode.ErrorLevel)+'</qrcode_error>'+
                        '<qrcode_tipo>'+IntToStr(FPosPrinter.ConfigQRCode.Tipo)+'</qrcode_tipo>');

[Daniel Simoes]

Ok, as configurações no ACBrPosPrinter, podem ser feitas por Tags... ou seja, o código:

ErrorLevel := 0;
LarguraModulo := 4;
Tipo := 2;

é equivalente a enviar as tags

'<qrcode_tipo>2</qrcode_tipo>'+
'<qrcode_error>0</qrcode_error>'+
'<qrcode_largura>4</qrcode_largura>'+



[LIDERNetwork]

32 minutos atrás, Cleiver disse:

Daniel,

boa tarde,

estou com o problema parecido na MP-4200 TH da bematech, não imprime o QrCode na lateral.

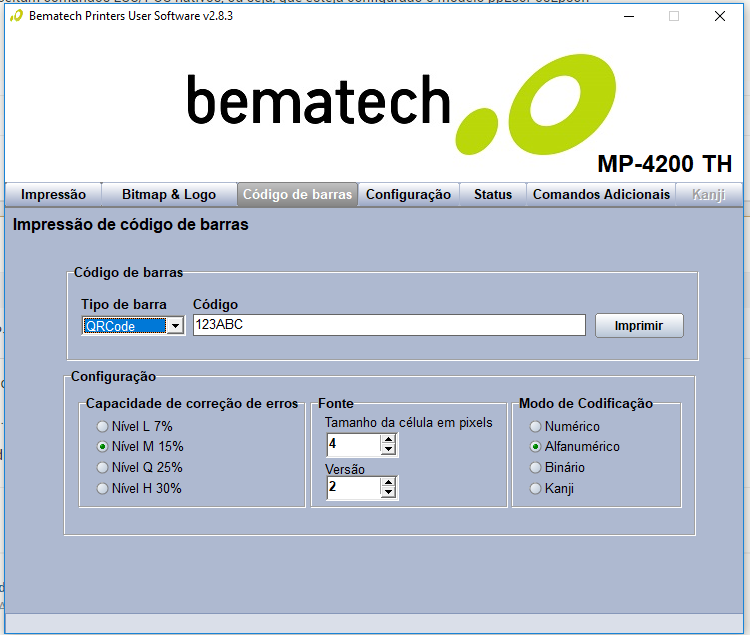

Tenho uma impressora desse modelo que está assim tmb, mas tentando ver se compatibilizava estou testando o software de configuração da própria bematech, não obtive sucesso ainda por não achar um comando compatível com o Page Mode como o Daniel falou acima, mas tem outros conforme a imagem podemos ver e "Adaptar" o tamanho de células por pixels, o problema seria como fazer

Segue em anexo o software para a quem interessar...

usersoftwaresetup.zip_32_bits.zip

[Antonio Carlos L]

Daniel o que é Tipo = 2 ? Alguma relação com o verQr100 / verQr200 ?

[Daniel Simoes]

Não... tem a ver com a versão do "desenho" do QRCode

http://www.qrcode.com/en/codes/

http://www.qrcode.com/en/codes/model12.html

[Daniel Simoes]

30 minutos atrás, LIDERNetwork disse:

Segue em anexo o software para a quem interessar...

O ACBrPosPrinter já suporta o ajuste de Tamanho, Largura e Nivel de Erro, no protocolo da Bematech

[cgcesar]

Bom dia,

Testei o Qr lateral e funciona perfeitamente, só tem um detalhe não tem como remover esse espaço em branco da chave para o qr e do dr para as imformções?
