Novo modelo de balança Coimma EC100 e indicador WT27


Renato Rubinho
Ver Solução Respondido por Renato Rubinho,
  • Este tópico foi criado há 1226 dias atrás.
  • Talvez seja melhor você criar um NOVO TÓPICO do que postar uma resposta aqui.

Recommended Posts

  • Consultores
  • Solution

Boa tarde,

Implementado novo modelo para a balança Coimma EC100 e indicador WIGHTECH WT27 ( anexo Modelo_balanca_coimma_EC100_WT27.jpg ), via protocolo ETH.

!! (isso mesmo, ETH conforme anexo Coimma_EC100_WT27_ConversorWT420.pdf ).

Para mim é um universo novo (eu já havia implementado a comunicação com balança pelo componente, mas funcionou com layout pré-existente) e pastei tentando implementar o protocolo que me foi informado que seria o correto (EPM anexo Protocolo_EPM.pdf).

No final, comunicando via RS232, a leitura é feita nos termos do protocolo ETH.

1. Fontes da nova balança: NovaBalanca_WT27R_ETH.rar

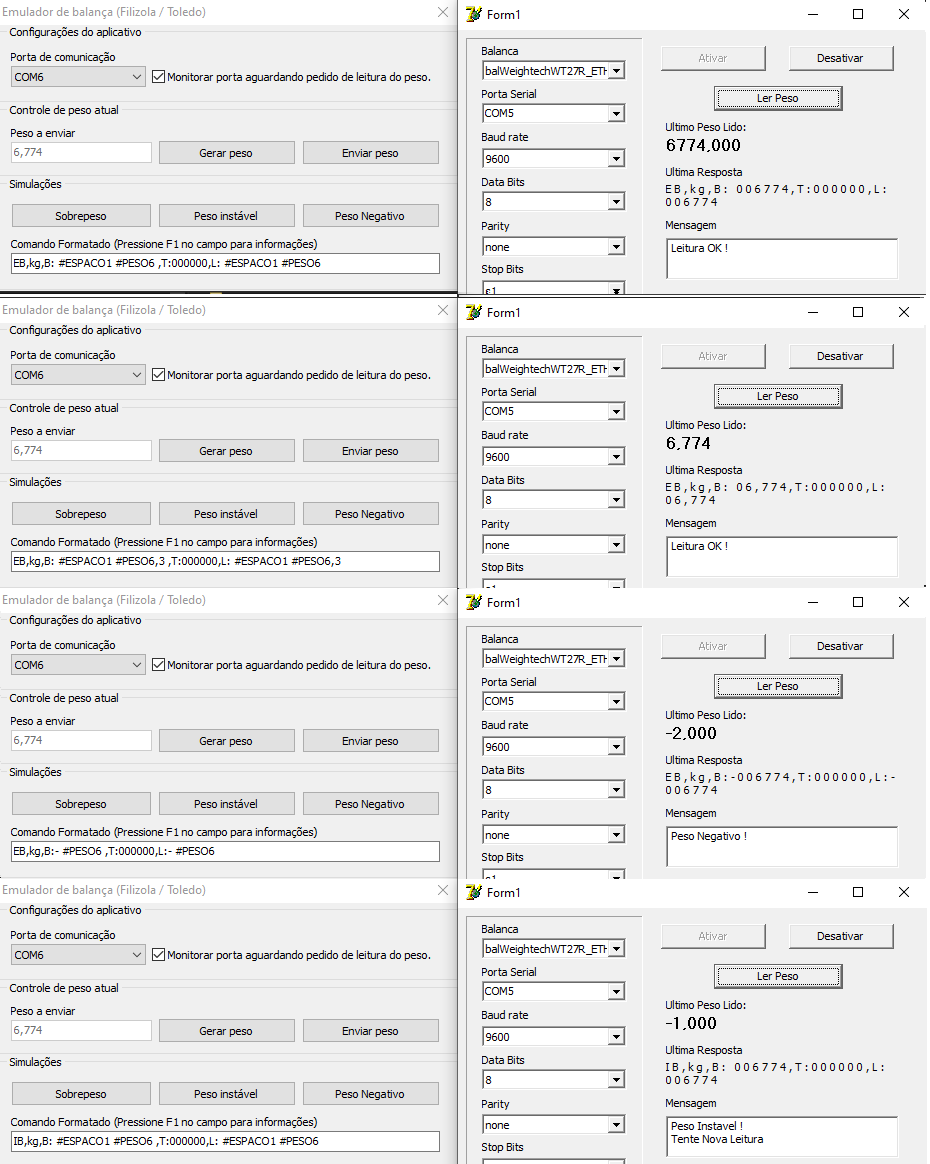

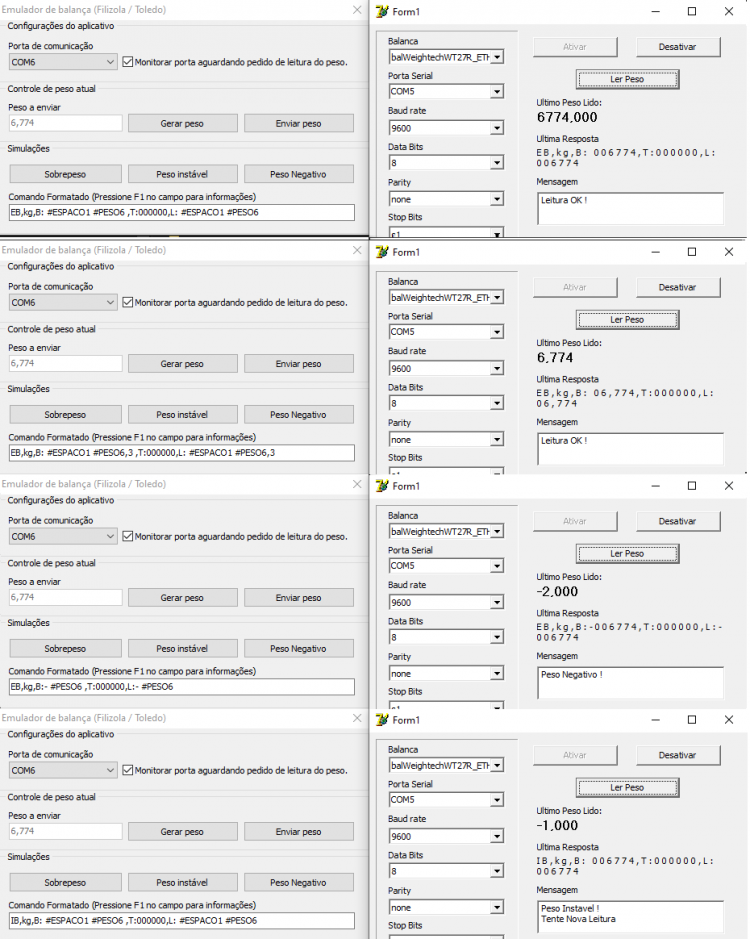

* Anexo ( IMG_Pesagem.png ) contendo simulações com o emulador ( também validadas no cenário do cliente ), validando:
* Peso positivo
* Peso instável
* Peso negativo




2. Para fazer os testes durante o desenvolvimento implementei, no Emulador de Balança, uma opção para enviar comandos formatados.
* Estou mandando o fonte separado ( Emulado_ComandoFormatado.rar), caso implementem apenas a nova balança sem a alteração no Emulador

* Deixando o novo campo em branco, envia os comandos padrões do Emulador.
* Pressionando F1 no novo campo, coloquei algumas instruções, inclusive com exemplos para simular os mesmos envios efetuados por padrão pelo Emulador.
* Se acharem interessante incorporar ao fonte do emulador, essa opção pode facilitar a implementação de futuros protocolos por outras pessoas.

Exemplos de Comandos Formatados:
--------------------------------
Peso ok..: EB,kg,B: #ESPACO1 #PESO6 ,T:000000,L: #ESPACO1 #PESO6
C/3dec ok: EB,kg,B: #ESPACO1 #PESO6,3 ,T:000000,L: #ESPACO1 #PESO6,3
Negativo.: EB,kg,B:- #PESO6 ,T:000000,L:- #PESO6
Instavel.: IB,kg,B: #ESPACO1 #PESO6 ,T:000000,L: #ESPACO1 #PESO6

Leitura de Comandos Convertidos para o peso 6,774:
---------------------------------------------------
Peso ok..: EB,kg,B: 006774,T:000000,L: 006774
C/3dec ok: EB,kg,B: 06,774,T:000000,L: 06,774
Negativo.: EB,kg,B:-006774,T:000000,L:-006774
Instavel.: IB,kg,B: 006774,T:000000,L: 006774








Coimma_EC100_WT27_ConversorWT420.pdf Protocolo_EPM.pdf

  • Obrigado 1
Link para o comentário
Compartilhar em outros sites

  • Consultores
16 horas atrás, Daniel Simoes disse:

@EMBarbosa, pode nos ajudar na análise?

Muito obrigado pela contribuição @Renato Rubinho...

@Renato Rubinho e @Daniel Simoes Vou verificar.

  • Curtir 1

[]'s

Consultor SAC ACBr

Elton
Profissionalize o ACBr na sua empresa, conheça o ACBr Pro.

Projeto ACBr     Telefone:(15) 2105-0750 WhatsApp(15)99790-2976.

Um engenheiro de Controle de Qualidade(QA) entra num bar. Pede uma cerveja. Pede zero cervejas.
Pede 99999999 cervejas. Pede -1 cervejas. Pede um jacaré. Pede asdfdhklçkh.
Link para o comentário
Compartilhar em outros sites

  • Consultores
Em 12/11/2020 at 16:19, Renato Rubinho disse:

Implementado novo modelo para a balança Coimma EC100 e indicador WIGHTECH WT27 ( anexo Modelo_balanca_coimma_EC100_WT27.jpg ), via protocolo ETH.

!! (isso mesmo, ETH conforme anexo Coimma_EC100_WT27_ConversorWT420.pdf ).

Para mim é um universo novo (eu já havia implementado a comunicação com balança pelo componente, mas funcionou com layout pré-existente) e pastei tentando implementar o protocolo que me foi informado que seria o correto (EPM anexo Protocolo_EPM.pdf).

No final, comunicando via RS232, a leitura é feita nos termos do protocolo ETH.

1. Fontes da nova balança:  NovaBalanca_WT27R_ETH.rar

Muito obrigado pela contribuição.
Fiz a implementação baseada nela.
Subi as alterações para o SVN na Revisão  20952.
Pelo que vi está tudo certo.
Queira por favor atualizar, testar e reportar qualquer problema.

Em 12/11/2020 at 16:19, Renato Rubinho disse:

2. Para fazer os testes durante o desenvolvimento implementei, no Emulador de Balança, uma opção para enviar comandos formatados.
* Estou mandando o fonte separado ( Emulado_ComandoFormatado.rar), caso implementem apenas a nova balança sem a alteração no Emulador

Fiz a implementação baseada nela.
Subi as alterações para o SVN na Revisão  20953.
Pelo que vi está tudo certo.
Queira por favor atualizar, testar e reportar qualquer problema.

Mais uma vez obrigado.
